Cấu tạo của khớp nối xoay rotary joint thông thường gồm 5 bộ phận, khi hệ thống hoạt động, chất lỏng (nước, dầu) hoặc khí (khí nén, hơi) sẽ được đưa vào khớp nối xoay qua một đầu của khớp. Khớp nối rotary joint thường được ứng dụng trong các hệ thống làm mát bằng nước, truyền khí nén hoặc truyền dầu nhiệt trong các ngành công nghiệp như thép, giấy, hoặc hóa chất. Kiên Dũng đang phân phối nhiều dòng khớp nối xoay cho các nhà máy công nghiệp khác nhau.
1. Cấu tạo của khớp nối xoay (Rotary Joint)
Thân khớp nối: Là bộ phận chính, thường được làm từ thép không gỉ hoặc hợp kim chịu lực, có khả năng chống ăn mòn và chịu nhiệt tốt. Thân khớp nối là nơi tiếp xúc trực tiếp với dòng chảy của chất lỏng hoặc khí.
Vòng bi: Được lắp bên trong khớp nối xoay để đảm bảo sự xoay trơn tru và ổn định khi khớp nối hoạt động. Vòng bi chất lượng cao giúp giảm ma sát và tăng độ bền của khớp nối.
Phớt (Seal): Được làm từ cao su hoặc vật liệu chống mài mòn, phớt đóng vai trò ngăn ngừa rò rỉ giữa các bộ phận xoay của khớp nối và giữ áp suất bên trong hệ thống.
Trục xoay (Rotor): Đây là bộ phận chuyển động bên trong khớp nối, được kết nối trực tiếp với đường ống hoặc thiết bị quay. Trục xoay giúp truyền chất lỏng hoặc khí qua khớp nối khi thiết bị đang hoạt động.
Ống dẫn: Khớp nối xoay có các ống dẫn để cho phép chất lỏng hoặc khí đi vào và ra, đảm bảo lưu thông hiệu quả qua hệ thống.
2. Nguyên lý hoạt động của khớp nối xoay (Rotary Joint)
Khi hệ thống hoạt động, chất lỏng (nước, dầu) hoặc khí (khí nén, hơi) sẽ được đưa vào khớp nối xoay qua một đầu của khớp.
Trục xoay (Rotor) của khớp nối sẽ chuyển động theo chiều quay của thiết bị, cho phép chất lỏng hoặc khí lưu thông qua nó mà không gây rò rỉ. Trục này được thiết kế để luôn duy trì áp suất và tránh sự gián đoạn dòng chảy.
Vòng bi giúp trục xoay quay một cách ổn định và giảm ma sát giữa các bộ phận.
Phớt (Seal) giúp ngăn ngừa sự rò rỉ chất lỏng hoặc khí khi khớp nối hoạt động.
Quá trình này cho phép truyền tải chất lỏng hoặc khí từ hệ thống cố định sang thiết bị quay, chẳng hạn như trong các máy cuộn hoặc trục quay.
3. Khớp nối xoay cho dầu (Oil Rotary Joint)
Khớp nối xoay chịu nhiệt: Loại khớp nối này được thiết kế để truyền dầu nhiệt (oil) trong các hệ thống gia nhiệt công nghiệp, thường có khả năng chịu nhiệt độ cao, lên đến 300°C hoặc hơn.
Khớp nối hai ngõ: Loại này được thiết kế để truyền dầu nhiệt qua hai ngõ (in/out) cùng lúc, giúp kiểm soát nhiệt độ của hệ thống một cách hiệu quả.
4. Khớp nối xoay cho khí (Air/Gas Rotary Joint)
Khớp nối xoay khí nén: Được thiết kế đặc biệt cho các hệ thống khí nén (air), loại này thường được sử dụng để truyền tải khí áp lực cao trong các máy công cụ hoặc máy sản xuất tự động. Chúng có khả năng chịu áp suất cao và hoạt động trơn tru trong điều kiện tốc độ quay nhanh.
Khớp nối đa ngõ: Thường được dùng để truyền nhiều loại khí khác nhau qua nhiều cổng kết nối, ứng dụng trong các hệ thống cần cung cấp nhiều nguồn khí nén khác nhau.
>> Tìm hiểu thêm về: Ứng dụng khớp nối xoay trong các ngành công nghiệp
5. Khớp nối xoay cho nước (Water Rotary Joint)
Khớp nối làm mát bằng nước: Loại khớp nối này chuyên dùng để truyền nước làm mát vào các hệ thống quay, chẳng hạn như trong máy cán thép, máy sấy giấy. Chúng có thiết kế chịu mài mòn tốt và chống rò rỉ nước trong quá trình hoạt động ở tốc độ cao.
Khớp nối một ngõ hoặc nhiều ngõ: Tùy vào ứng dụng, khớp nối xoay cho nước có thể được thiết kế với nhiều cổng để tăng cường khả năng làm mát hoặc cấp nước.

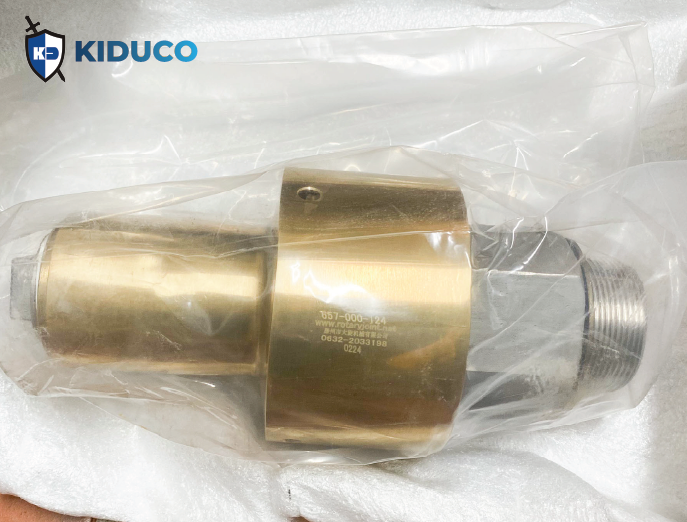

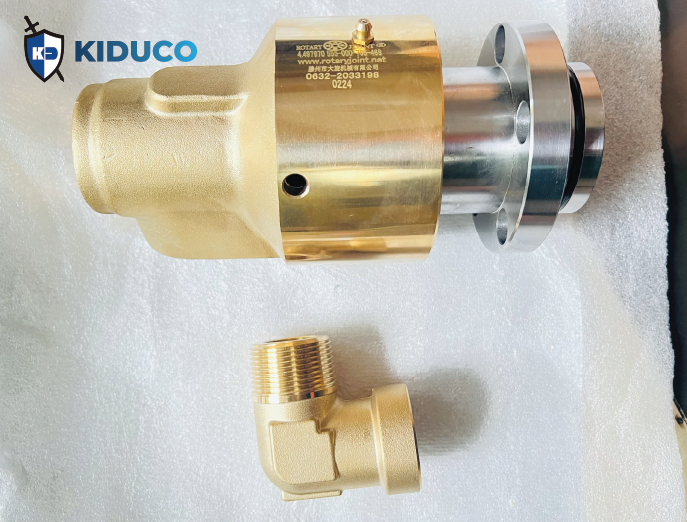

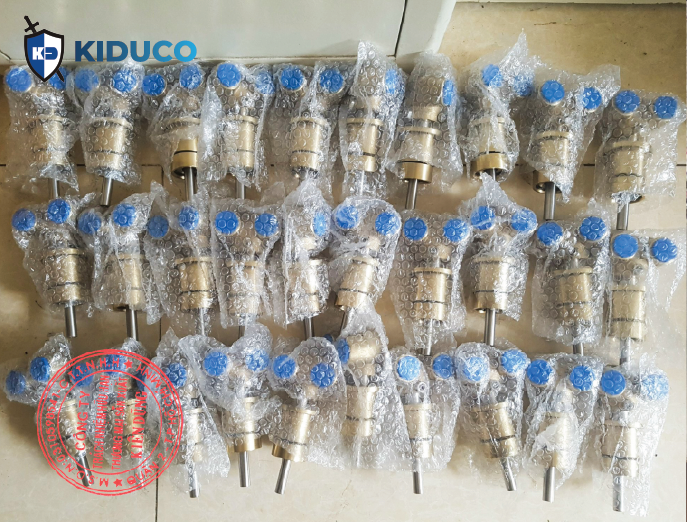

6. Kiên Dũng phân phối khớp nối xoay Daxuan và Deublin
Kiên Dũng nhập khẩu và phân phối chính hãng sản phẩm của công ty Daxuan, xuất xứ Trung Quốc và công ty Deublin, có nhà máy sản xuất trên nhiều nước Châu Âu và và Đông Nam Á.
Sản phẩm được sử dụng rộng rãi trong ngành thép, khớp nối chuyển đổi chuyên dụng, SRHP, khớp quay thủy lực súng bùn-lò cao, bộ chuyển đổi quay đúc liên tục, đầu nối quay lò sưởi, sản phẩm hàng không vũ trụ, sản xuất giấy, bao bì, công nghiệp hóa chất, cao su, nhựa, TCXRP, thủy tinh, tinh bột, dầu, thuốc, giặt, thuốc lá, sấy khô, điện và các ngành công nghiệp thực phẩm.
