Phân loại các dòng khớp nối xoay Rotary Joint phổ biến

Đăng ngày 06/09/2024 - KIDUCO Kiên Dũng

Khớp nối xoay (rotary joint) là một thiết bị cơ khí được sử dụng để truyền nhiệt, nước, lưu chất làm mát từ một nguồn cố định đến một phần quay của máy móc hoặc thiết bị. Nó cho phép chất lỏng hoặc khí qua các thiết bị quay mà không làm gián đoạn hoặc làm rò rỉ các lưu chất đó. Kiên Dũng hiện đang phân phối khớp nối xoay Daxuan, sản phẩm đang được sử dụng nhiều trên thị trường Việt Nam.

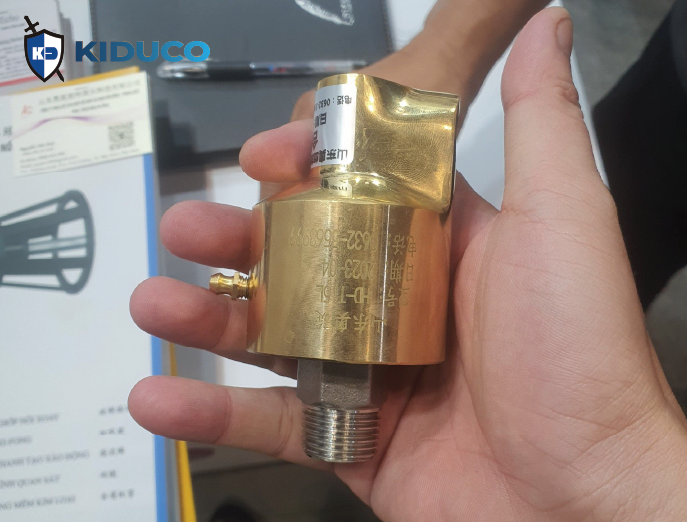

khớp nối xoay Rotary Joint

1. Cấu tạo khớp nối xoay rotary joint

Vỏ ngoài: Phần cố định bên ngoài giữ cho các thành phần bên trong khớp nối được an toàn và ổn định, đồng thời là phần buồng giữ lưu chất không bị rò rỉ ra bên ngoài
Trục xoay: Phần bên trong khớp nối kết nối với phần quay của máy móc, cho phép chất lỏng hoặc khí lưu thông qua nó.
Mặt đá làm kín: Được sử dụng để ngăn ngừa rò rỉ và bảo vệ các thành phần bên trong khỏi mài mòn và hư hỏng.

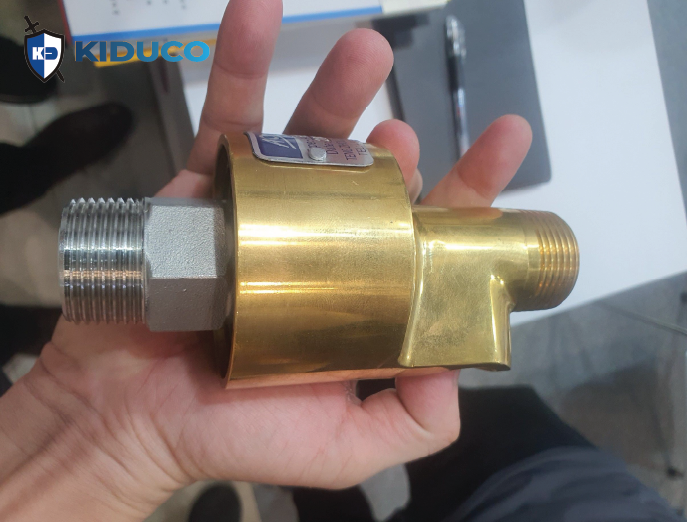

khớp nối xoay Rotary Joint

2. Các loại khớp nối xoay sử dụng nhiều trong công nghiệp

Khớp nối xoay áp suất

Khớp nối xoay áp suất được niêm phong bởi áp suất của chất lỏng, với một lò xo mạnh để giữ các con dấu lại với nhau khi khởi động hoặc ở áp suất rất thấp. Công nghệ cổ điển này đòi hỏi một lượng mô-men xoắn tương đối lớn và chỉ phù hợp với áp suất chất lỏng tương đối thấp (<250 psi hoặc 17 bar).

Khớp nối xoay sử dụng con dấu Plastomeric

Các khớp nối xoay sử dụng con dấu plastomeric sử dụng các con dấu "mềm" tùy chỉnh hoặc thương mại làm từ các polyme hoặc elastomer cụ thể theo ứng dụng. Chúng phù hợp nhất cho các ứng dụng có quay và áp suất không liên tục. Mặc dù nhỏ gọn, các con dấu này tạo ra mô-men xoắn, nhiệt và tốc độ mài mòn đáng kể.

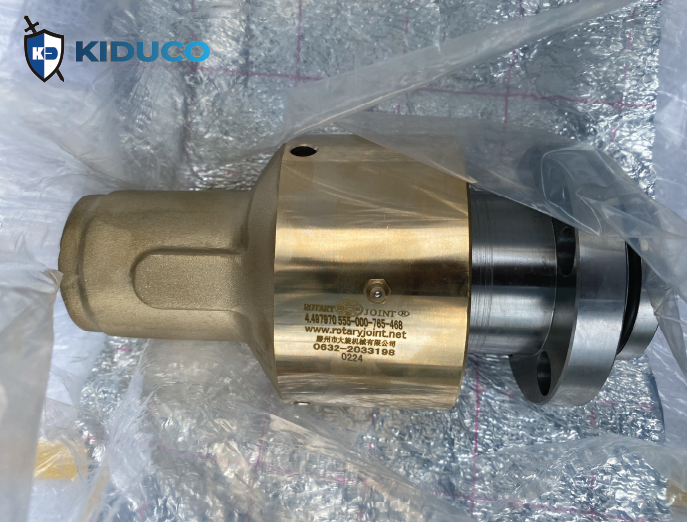

khớp nối xoay Rotary Joint

Khớp nối xoay sử dụng con dấu thủy tĩnh

Khớp nối xoay sử dụng con dấu thủy tĩnh áp dụng các dung sai chính xác để cung cấp niêm phong không tiếp xúc ở áp suất cao, kéo dài tuổi thọ và giảm thiểu bảo trì. Phần tử quay được treo trên một màng chất lỏng liên tục lưu thông ở tốc độ dòng chảy rất thấp. Sự cắt ngang của chất lỏng giới hạn tốc độ tối đa của các khớp nối này thường là vài nghìn vòng trên phút.

Khớp nối xoay sử dụng con dấu cơ học

Các khớp nối xoay sử dụng con dấu cơ học giảm thiểu mài mòn con dấu, mô-men xoắn và tạo nhiệt thông qua sự cân bằng cố ý của các lực động học. Độ phẳng phải được kiểm soát trong phạm vi micromet, và các vật liệu con dấu khác nhau tùy thuộc vào tốc độ quay và lưu chất được sử dụng, áp suất và môi trường mong muốn. Các khớp nối này hoạt động đáng tin cậy ngay cả ở áp suất >140 bar và tốc độ >40,000 RPM. Các khớp nối xoay con dấu cơ học có thể được thiết kế để hoạt động khác nhau khi điều kiện hoạt động của máy thay đổi.

3. Đặc điểm nổi bật của khớp nối xoay Daxuan

Công nghệ tiên tiến: Khớp nối xoay Daxuan được sản xuất với công nghệ hiện đại, đảm bảo khả năng truyền tải ổn định và hiệu suất cao trong nhiều môi trường công nghiệp khác nhau.

Đa dạng ứng dụng: Daxuan cung cấp các loại khớp nối xoay phù hợp cho nhiều loại chất lỏng và khí, từ nước, không khí, dầu thủy lực đến hơi nước và các chất lỏng gia công kim loại.

Độ bền và tuổi thọ cao: Các sản phẩm khớp nối xoay Daxuan được chế tạo từ các vật liệu chịu lực tốt, chống ăn mòn và chịu nhiệt độ cao, giúp kéo dài tuổi thọ sản phẩm và giảm thiểu chi phí bảo trì.

Khớp nối xoay rotary joint cho phép truyền tải nước, không khí, chất lỏng thủy lực, chất lỏng gia công kim loại, dầu thủy lực, hơi nước, chân không và nhiều loại chất lỏng khác. Chúng có thể được lắp đặt ở cuối hoặc xung quanh một trục quay.

Khớp nối xoay Daxuan linh hoạt và hiệu quả giúp cải thiện hiệu suất và độ tin cậy của các hệ thống máy móc, đồng thời giảm chi phí vận hành và bảo trì. Để được kỹ sư tư vấn lựa chọn sản phẩm, khách hàng liên hệ với chúng tôi qua Sđt/Zalo 0988.461.465..
