Spiral Wound Gaskets (SWG)

Vòng đệm spiral wound gasket (SWG), một loại vật liệu làm kín quan trọng, được sử dụng rộng rãi trong ngành công nghiệp hóa dầu, hóa chất, luyện kim, sản xuất năng lượng, đóng tàu và các ngành công nghiệp khác.

Nguyên lý làm kín cơ bản của spiral wound gasket bao gồm dải kim loại hình chữ V nằm xen kẽ và chất độn phi kim. Lớp quấn đầu tiên và lớp quấn cuối cùng chỉ bao gồm các dải kim loại để gia cố vòng xoắn trên đường kính trong và ngoài. Cấu trúc "lớp xen kẽ" này, kết hợp với hình chữ V đặc biệt của dải kim loại xoắn ốc và các đặc tính của vật liệu chèn, làm cho gioăng spiral wound gasket trở nên lý tưởng cho các ứng dụng có nhiệt độ cao và áp suất cao.

Có nhiều cấu hình kiểu dáng khác nhau cho mặt bích ống tiêu chuẩn và các ứng dụng tùy chỉnh. Có nhiều loại hợp kim và chất độn phi kim loại. Phiên bản ứng suất thấp cũng có sẵn cho các ứng dụng ứng suất ngồi thấp.

1. Cấu trúc vòng đệm Spiral wound gasket

Gioăng bán kim loại Spiral wound gasket thường có cấu trúc 2 hoặc 3 vòng tùy thuộc vào điều kiện mặt bích sử dụng. Dưới đây là chức năng từng vòng của ron SWG:

• Vòng xoắn ốc: được tạo thành từ một dải kim loại dài, mỏng, được quấn thành các vòng tròn chồng lên nhau, tạo nên một cấu trúc xoắn ốc, ở giữa có xen các lớp phi kim để làm kín. Cấu trúc này cho phép vòng đệm chịu được áp lực cao và duy trì độ kín trong các điều kiện hoạt động khắc nghiệt.
• Vòng định tâm: được gắn bên ngoài vòng đệm xoắn ốc, giúp định vị chính xác miếng gioăng trong mặt bích, cung cấp hỗ trợ cơ học bổ sung, đảm bảo rằng lực nén được phân bố đều trên toàn bộ vòng đệm và ngăn không cho gioăng bị lệch trong quá trình lắp đặt. Thông thường, vòng định tâm được làm từ cùng loại vật liệu với dải kim loại để đảm bảo tính đồng nhất và hiệu quả trong hoạt động.
• Vòng bên trong: được thiết kế để ngăn chặn sự nén quá mức của ron Spiral wound gasket, bảo vệ các lớp xoắn khỏi bị hư hại và kéo dài tuổi thọ của vòng đệm. Vòng này cũng ngăn chặn sự xâm nhập của chất lỏng vào bên trong miếng đệm, bảo vệ vật liệu làm kín khỏi bị tiếp xúc trực tiếp với các chất lỏng hoặc khí có tính ăn mòn.

2.  Thông số kỹ thuật của ron Spiral wound gasket

3. Quy cách Spiral wound gasket do Kiên Dũng cung cấp

3.1 Kích thước vòng đệm SWG

• Tiêu chuẩn ASME: từ Class 150 đến Class 2500
• Kích thước gioăng từ DN15 đến DN2000
• Mặt bích: RF, FF, RTJ,...

Ngoài các tiêu chuẩn thông dụng ở trên, công ty Kiên Dũng còn cung cấp các loại vòng đệm Spiral wound gasket dựa trên yêu cầu, bản vẽ của khách hàng.

3.2 Các model của Spiral wound gasket

MAXIFLEX spiral wound gasket:

• type CRIR: phù hợp với mặt bích phẳng và các loại mặt nâng theo tiêu chuẩn.
• type CR: vòng ngoài làm bằng kim loại nguyên khối, có tác dụng như một thiết bị định tâm và điểm nén.
• type RIR: được sử dụng cho cả mặt bích đực lẫn mặt bích cái trong hệ thống chứa chất lỏng, van và máy bơm.
• type R: thích hợp với mặt bích lưỡi và rãnh, mặt bích đực, mặt bích cái và mặt phẳng để lõm ở bên trong bình chứa chất lỏng, van và máy bơm.
• type R Graflex Faced 0,5mm: à gioăng chuyên dùng trên nắp hố ga, được ứng dụng cho các bu lông thấp và các mặt bịt kín không đồng đều.
• type HTX: được sản xuất với các cuộn dây mỏng bên ngoài để tạo sự ổn định và thiết kế miếng đệm có đường kính lớn dành cho các ứng dụng trao đổi nhiệt bị hạn chế.

FLEXSEAL® Spiral wound gasket:

• type RW: được thiết kế cho mặt bích ASME với cuộn dây kim loại, vật liệu độn và vòng định tâm. Style RW mang lại hiệu quả sử dụng chung tuyệt vời cho mặt bích nâng cao.
• type RWI: được thiết kế cho mặt bích ASME với Vòng trong, cuộn dây kim loại, vật liệu độn và vòng định tâm. Cấu trúc bền bỉ và khả năng nén ổn định của nó mang lại sự an toàn vượt trội và hiệu suất bịt kín đặc biệt.

EDGE® Spiral wound gasket:

• Gioăng có cấu trúc bọc bên trong STABL-LOCK™ mang đến tác dụng ngăn chất liệu làm kín chảy vào và làm nhiễm bẩn môi chất bên trong. Còn vòng ngoài của miếng đệm được thiết kế các cổng giảm chấn nhằm hạn chế hiện tượng bị vênh vào trong.

LO-LOAD™ Spiral wound gaskets:

• Vòng đệm cung cấp khả năng làm kín vượt trội cho các bề mặt của mặt bích với tải trọng bu lông khả dụng thấp

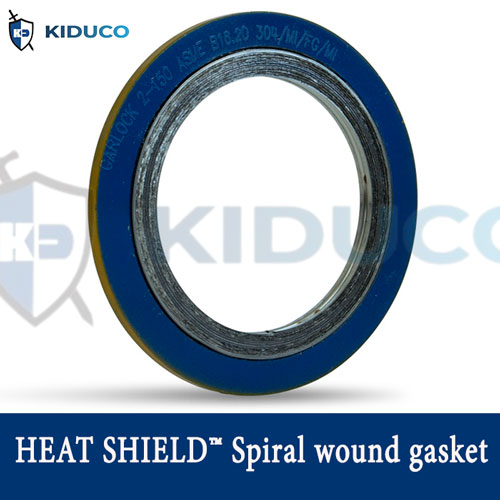

HEAT SHIELD™ Spiral wound gaskets:

• Ron mang lại khả năng chống cháy vượt trội, vượt qua nhiều thử nghiệm cháy nổ. Miếng đệm này vô cùng lý tưởng cho các môi trường oxy hóa nhiệt và là sự lựa chọn tốt cho thùng hơi nhà máy, thiết bị hydro và ống xả.

TANDEM SEAL™ Spiral Wound Gaskets:

• Gioăng được thiết kế bằng cách kết hợp khả năng kháng hóa chất và an toàn cháy nổ vào một miếng gioăng duy nhất. Nó làm kín lỗ khoan của mặt bích để hạn chế sự ăn mòn trong quá trình alkyl hóa axit flohydric và axit sunfuric.

>> Xem thêm: Vòng đệm kim loại dạng sóng CMG

4. Địa chỉ cung cấp vòng đệm Spiral wound gasket cao cấp tại Việt Nam

Kiên Dũng (KIDUCO) hiện là một trong những nhà phân phối vật liệu làm kín lớn nhất tại thị trường Việt Nam, đặc biệt là dòng sản phẩm Spiral wound gasket chất lượng cao - được sản xuất từ nhiều hãng nổi tiếng trên thế giới.

Chúng tôi hiện đang cung cấp ron kim loại cao cấp đến từ các hãng Garlock, Klinger, Valqua,.. Đây là những thương hiệu uy tín lâu năm trên thế giới về ngành sản xuất vật liệu làm kín (đặc biệt là Klinger và Garlock đều thành lập hơn 100 năm).

Nếu quý khách hàng có nhu cầu đặt mua vòng đệm kim loại hay cần bất cứ thông tin nào thì hãy liên hệ ngay qua Hotline (Zalo): 0988.461.465 để các kỹ sư chuyên gia của chúng tôi tư vấn sản phẩm phù hợp nhất đến với bạn.
