Vòng đệm cao su giảm chấn là một thành phần quan trọng trong các hệ thống khớp nối, đặc biệt là khớp nối HRC 70. Chúng được thiết kế để giảm thiểu rung động và tiếng ồn, tăng cường tuổi thọ của thiết bị và đảm bảo hoạt động ổn định, trơn tru của hệ thống.

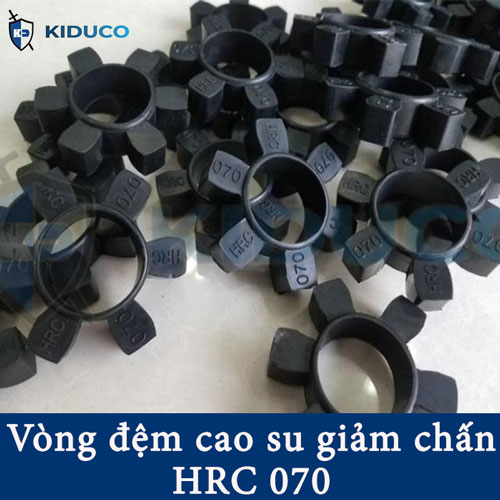

Vòng đệm cao su giảm chấn dành cho khớp nối HRC

1. Đặc điểm kỹ thuật Vòng đệm cao su giảm chấn cho khớp nối HRC 70

  • Chất Liệu: Vòng đệm được làm từ cao su tổng hợp chất lượng cao, có khả năng chịu nhiệt, chống mài mòn và chịu lực tốt.
  • Độ Cứng: Độ cứng của cao su thường được đo bằng chỉ số Shore A, và vòng đệm HRC 70 có độ cứng 70 Shore A, đảm bảo độ bền và khả năng giảm chấn tối ưu.
  • Kích Thước: Thiết kế theo tiêu chuẩn kích thước của khớp nối HRC 70, đảm bảo lắp đặt dễ dàng và vừa khít với các bộ phận khác trong hệ thống.

2. Tìm hiểu về khớp nối HRC, khớp nối trục Fenner HRC Coupling

Khớp nối HRC về cơ bản là một loại khớp nối đa năng, được sử dụng phổ biến trong truyền động công nghiệp với thiết kế đơn giản nhưng ưu việt dùng cho các trục lớn, hiệu suất vượt trội với chi phí thấp. Vòng đệm cao su giảm chấn HRC được sử dụng kèm với khớp nối này.

Khớp nối trục Fenner HRC Coupling có thiết kế gồm hai trục hub kim loại kết hợp với một phần tử đàn hồi linh hoạt (flexible element, elastomer rubber, spider) có thể điều chỉnh mức độ sai lệch cao hơn, điều chỉnh sự lệch trục ngẫu nhiên: độ lệch trục song song lên đến 0.5mm, độ lệch trục góc lên đến 1.7mm

Khớp nối HRC, Khớp nối trục Fenner HRC Coupling 2

3. Tính năng và lợi ích của khớp nối HRC và vòng đệm cao su giảm chấn sử dụng cho khớp nối

Khớp nối trục HRC cho phép lắp đặt nhanh chóng và dễ dàng nhờ ống lót khóa côn (Taper Lock Busher), và cung cấp khả năng tự định tâm nhanh chóng, khớp nối HRC lý tưởng để sử dụng cho động cơ điện, phù hợp với nhiều động cơ điện có mức độ va đập và rung động khác nhau:

  • Bình thường (Uniform): máy khuấy, máy sản xuất bia, máy thổi và nén ly tâm, băng tải, máy bơm và quạt ly tâm, máy phát điện, thiết bị xử lý nước thải.

  • Sốc vừa phải (Moderate Shock): máy móc làm việc với đất sét, cần trục pa lăng, máy giặt, máy móc làm việc với gỗ, máy móc công cụ, máy xay quay, máy móc làm việc với giấy, máy dệt.

  • Sốc nặng (Heavy Shock): băng tải pít tông, máy nghiền, máy lắc, máy xay kim loại, máy móc làm việc với cao su, máy nén pit tông, máy trộn và máy xay banbury,

  • Ứng dụng đặc biệt (Specical Case): đối với các ứng dụng xảy ra va đập, rung động và dao động momen xoắn đáng kể và đối với máy điện chuyển động như: động cơ đốt trong, máy bơm nén kiểu pít tông, cần tham khảo thêm thông tin với đầy đủ chi tiết máy để phân tích lực xoắn.

Hiện tại nhà cung cấp Fenner cung cấp 8 kích thước khớp nối HRC khác nhau, bao gồm: HRC-70, HRC-90, HRC-110, HRC-130, HRC-150, HRC-180, HRC-230, HRC-280, khả năng truyền momen xoắn (torque) từ 5 - 3150 Nm và cung cấp chung hoặc riêng lẻ với đệm hoa mai (giảm chấn đàn hồi) cao su Nitrile chịu được nhiệt độ từ -40ºC đến +100ºC. Có sẵn các biên bản Taper Lock / Through Bore, với kích thước lỗ khoan (bore): 9 - 90mm (Taper Lock) & 10 - 115mm (Through Bore)

Vòng đệm cao su giảm chấn dành cho khớp nối trục Fenner HRC

4. Kiên Dũng cung cấp khớp nối trục và vòng đệm cao su giảm chấn Fenner HRC Coupling

Dưới đây là một số kích thước khớp nối trục và vòng đệm cao su giảm chấn khớp nối trục HRC mà Kiduco đang cung cấp, bạn có thể tham khảo thêm:

  • Khớp nối trục và đệm hoa mai HRC-70 Coupling
  • Khớp nối trục và đệm hoa mai HRC-90 Coupling
  • Khớp nối trục và đệm hoa mai HRC-110 Coupling
  • Khớp nối trục và đệm hoa mai HRC-130 Coupling
  • Khớp nối trục và đệm hoa mai HRC-150 Coupling
  • Khớp nối trục và đệm hoa mai HRC-180 Coupling
  • Khớp nối trục và đệm hoa mai HRC-230 Coupling
  • Khớp nối trục và đệm hoa mai HRC-280 Coupling

Kiduco (Kiên Dũng) phân phối hàng đầu các sản phẩm khớp nối trục và vòng đệm cao su giảm chấn HRC. Với cam kết chất lượng và sự chuyên nghiệp, chúng tôi mang đến giải pháp tối ưu cho hệ thống truyền động và cơ khí trong nhiều ngành công nghiệp. Sản phẩm khớp nối trục HRC của chúng tôi được thiết kế chính xác, sử dụng vật liệu cao cấp, đảm bảo độ bền và hiệu suất vượt trội. Vòng đệm cao su giảm chấn HRC của Kiduco giúp giảm thiểu rung động, bảo vệ thiết bị và kéo dài tuổi thọ hệ thống. Đồng hành cùng Kiduco, quý khách hàng sẽ nhận được sự tư vấn tận tình, dịch vụ hỗ trợ kỹ thuật chuyên nghiệp và sản phẩm đáng tin cậy, đáp ứng mọi nhu cầu khắt khe nhất trong sản xuất và vận hành.

Khớp nối HRC, Khớp nối trục Fenner HRC Coupling Drawing

Coupling Size Nominal Torque (Nm) Power at 100rpm kW Common Dimension Type F & H Type B
A B E G TLB Size Min. Bore Max. Bore C D F L J Min. Bore Max. Bore C D F L
HRC 70 31 0.33 69 60 31 18.0 1008 09 25 20.0 24 26.0 66.0 29 10 32 20 24 26.0 66.0
HRC 90 80 0.84 85 70 32 22.5 1108 09 28 19.5 24 31.5 70.5 29 10 35 26 30 30.5 52.5
HRC 110 160 1.68 112 100 45 29.0 1210 11 32 18.5 27 46.0 83.0 38 10 55 37 45 45.0 119.0
HRC 130 315 3.30 130 105 50 36.0 1610 14 42 18.0 27 54.0 90.0 38 14 60 47 56 54.0 148.0
HRC 150 600 6.28 150 115 62 40.0 2012 14 50 23.5 34 61.0 108.0 44 19 70 50 60 60.0 160.0
HRC 180 950 9.95 180 125 77 49.0 2517 16 60 34.5 47 74.0 143.0 48 35 80 58 70 73.0 189.0
HRC 230 2000 20.90 225 155 99 59.5 3020 25 75 39.5 53 86.5 165.5 55 38 100 77 90 85.5 239.5
HRC 280 3150 33.00 275 206 119 74.5 3525 35 90 51.0 67 106.5 208.5 67 48 115 90 105 104.5 284.5
