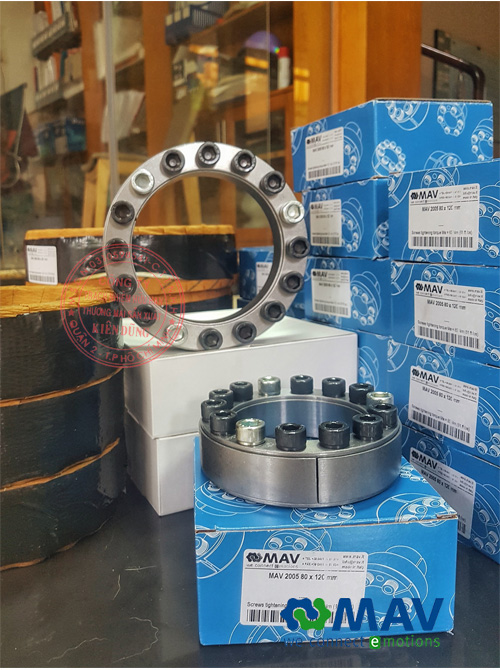

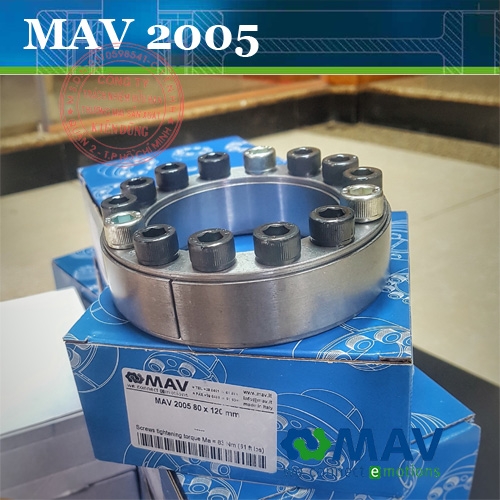

Bộ khớp khóa trục MAV 2005 Locking Assembly

Bộ khớp khóa trục MAV 2005 Locking Assembly là một giải pháp cơ khí tiên tiến được sử dụng để truyền momen xoắn và kết nối trục dẫn với các thiết bị bên ngoài như bánh răng, ròng rọc, trục cam, và các bộ phận quay khác. Sản phẩm này do hãng MAV của Ý sản xuất và nổi tiếng trên toàn thế giới nhờ vào chất lượng cao và hiệu suất vượt trội trong ngành công nghiệp cơ khí.

1. Tính năng nổi bật của bộ khớp khóa trục MAV 2005

Khả năng truyền tải momen xoắn: Bộ MAV 2005 có khả năng truyền tải momen từ 300Nm đến 2.488.000Nm, phù hợp cho nhiều đường kính trục từ 18mm đến 1000mm.

Khóa trục chắc chắn: Sản phẩm chịu được lực siết vít cao, không di chuyển dọc trục trong quá trình lắp đặt, giúp tăng độ bền và hiệu quả của hệ thống.

Thiết kế không tự định tâm và không tự khóa: MAV 2005 không tự định tâm hoặc tự khóa, giúp dễ dàng tháo rời khi cần thiết mà không làm ảnh hưởng đến trục.

Kích thước trục nhỏ gọn: MAV 2005 có chiều dài trục nhỏ, giúp tiết kiệm không gian và dễ dàng tích hợp vào các hệ thống máy móc có hạn chế về không gian.

Thiết kế hai vòng đệm côn kép: Vòng đệm trước và vòng đệm sau với thiết kế côn kép giúp tăng cường khả năng chịu tải và giữ cố định trục hiệu quả.

Tính năng

• Khả năng chịu tải trung bình.
• Không tự định tâm, không tự khóa (tự tháo rời).
• Vị trí trục cố định theo chiều dọc trong quá trình siết chặt.
• Hai vòng đệm với thiết kế côn kép.
• Kích thước trục dọc thấp.
• Dung sai: trục h7-h11; lỗ trục H7-H11.
• Độ nhẵn bề mặt của trục và lỗ trục Ra < 3,2 μm.

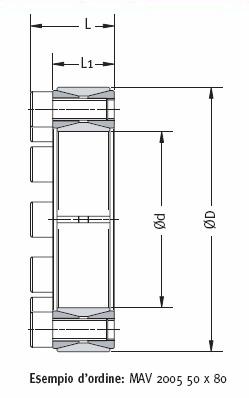

Bản vẽ kỹ thuật

Tài liệu kỹ thuật

• Download: MAV 2005 - Install Instructions

• Download: MAV 2005 - Catalogue Page

• Download: MAV Locking Assembly Catalogue

• Danh sách thiết bị khóa trục côn hãng MAV, Italy (Standard Locking Devices)

• Bài viết: Bảng so sánh tính năng các thiết bị khóa trục hãng MAV, Italy

2. Cấu tạo chi tiết khớp khóa trục MAV 2005

• Vòng trong có rãnh: Vòng trong được thiết kế với các khe rãnh để tạo độ ma sát cao.
• Vòng ngoài có rãnh: Giúp đảm bảo độ bám và khóa chặt trục.
• Hai vòng đệm côn kép: Vòng đệm trước và sau thiết kế côn kép, đi kèm với ren kéo ra tích hợp, giúp việc lắp đặt và tháo rời dễ dàng.
• Bộ ốc vít: Sử dụng ốc vít đầu trụ chất lượng cao cấp độ 12.9, đảm bảo độ siết chặt và bền bỉ.

3. Ứng dụng điển hình của khớp khóa trục MAV 2005

Bộ MAV 2005 Locking Assembly được ứng dụng rộng rãi trong kết nối bánh răng truyền động, các hệ thống cần độ bám và khả năng chịu lực momen xoắn cao, đảm bảo hoạt động ổn định và an toàn cho các thiết bị cơ khí trong ngành sản xuất và chế tạo.

Công ty Kiên Dũng tự hào là nhà phân phối chính hãng các sản phẩm của MAV, bao gồm bộ khớp khóa trục MAV 2005, cam kết mang đến cho khách hàng tại Việt Nam các sản phẩm chất lượng cao với giá thành cạnh tranh. MAV không chỉ cung cấp thiết bị mà còn hỗ trợ toàn diện về thông tin kỹ thuật và dịch vụ sau bán hàng, giúp tối ưu hiệu quả cho quá trình sử dụng sản phẩm.

Bảng thông số kỹ thuật
