Khớp khóa trục MAV Locking Device 1061 nhập khẩu Ý

Mã sku: (Đang cập nhật...)

Liên hệ

Nhà sản xuất: MAV, Italy

NHẬN BÁO GIÁ MỚI NHẤT

Facebook: https://www.facebook.com/kiduco

Danh mục sản phẩm

Khớp khóa trục MAV Locking Device là một công ty của Ý nổi tiếng trên thế giới về thiết bị khóa đầu trục, khóa trục côn, bộ khóa trục, khóa đầu trục motor, khớp nối trục côn, khớp nối cứng, khớp nối đĩa. Các tổ hợp khóa trục bằng ma sát của hãng MAV 1061 cung cấp một kết nối không cần then cài, chốt khóa giữa trục dẫn và khối hoạt động gắn ngoài như: bánh răng, ròng rọc, trục cam, đòn bẩy, khối quay rotor, cánh quạt, và những thiết bị khác. Các khóa trục của hãng MAV rất phù hợp để truyền momen xoắn, tải lực đẩy, momen uốn và tải trọng hướng tâm, riêng biệt hoặc đồng thời.

1. Tìm hiểu sản phẩm bộ khớp khóa trục MAV 1061

Khớp khóa trục MAV 1061 cung cấp độ cứng vững, không phản ứng ngược, kết nối không cần chìa khóa ma sát giữa a shaft and hubs such as gears, pulleys, cams, levers, rotors và nhiều thứ khác.
Chúng thích hợp để truyền momen xoắn, tải trọng dọc trục, momen uốn và tải trọng hướng tâm, riêng biệt hoặc kết hợp.
Tải trọng tác dụng được truyền qua áp suất và ma sát trên các bề mặt ngón tay giữa bộ khóa, shaft và lỗ khoan trung tâm.
Trong điều kiện khắc nghiệt, bộ khóa tạo áp lực hướng tâm cao lên trục (và trong lỗ trục).

- Khớp khóa trục MAV được cung cấp sẵn sàng để lắp đặt và bao gồm (hình 1):

  • Một vòng trong (rãnh), có lỗ ren tích hợp để đẩy ra
  • Một vòng ngoài (rãnh)
  • Một bộ ốc vít đầu lục giác ISO 4762 cấp 12.9

- Bôi trơn. Các giá trị chức năng được đánh giá với ốc vít, vòng khóa, các khu vực tiếp xúc của trục và bu lông được phủ một lớp dầu khoáng hoặc dầu cơ bản tổng hợp có hàm lượng phụ gia thấp (các sản phẩm chống ăn mòn cụ thể và các sản phẩm được sử dụng để phát hỏa kết nối bị oxy hóa không được khuyến khích). KHÔNG SỬ DỤNG chất bôi trơn ma sát thấp dựa trên disulphide molypđen, graphite, đồng và các hợp chất tương tự khác (ví dụ, Molykote®, Never-Seeze® hoặc các sản phẩm tương tự).

- Sai số đề xuất của trục / lỗ trục: h8 / H8.

- Bề mặt hoàn thiện đề xuất của trục / lỗ trục: 0.8 ≤ Ra ≤ 3.2 µm

bộ khớp khóa trục côn MAV 1061

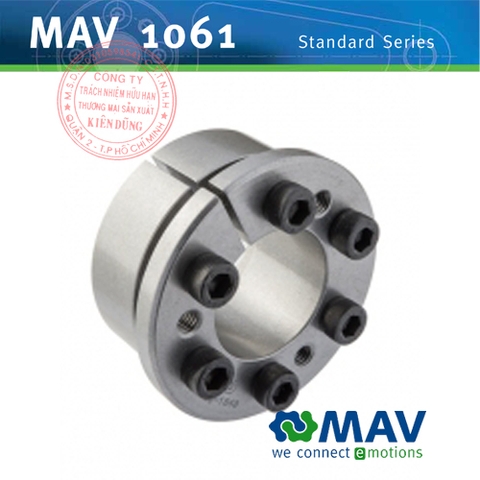

Hình 1: Khớp khóa trục côn MAV

Momen xoắn siết chặt. Các giá trị chức năng trong catalog bộ khớp khóa trục MAV 1061 được dựa trên momen xoắn siết chặt cụ thể (Ma). Momen xoắn siết chặt có thể được giảm xuống đến 0.8*Ma (giảm tối đa 20%). Việc giảm momen xoắn siết chặt sẽ dẫn đến việc giảm tỷ lệ tương ứng của các giá trị chức năng.

Sau khi việc lắp đặt hoàn thành, thường không cần thiết phải kiểm tra lại momen xoắn siết chặt sau khi thiết bị đã hoạt động. Tuy nhiên, việc lỏng vít có thể xảy ra trong các kết nối chịu điều kiện hoạt động nghiêm ngặt. Trong những trường hợp như vậy, việc kiểm tra định kỳ momen xoắn siết chặt của vít được khuyến khích.

2. Tính năng khớp khóa trục MAV 1061

  • Khả năng trung bình
  • Tự trung tâm, tự khóa
  • Vị trí trục cố định theo chiều axial trong quá trình siết chặt
  • Thiết kế nghiêng đơn
  • Tolerances: trục h8; lỗ trục H8
  • Bề mặt hoàn thiện của trục và lỗ trục Ra < 3.2 μm

3. Chi tiết cấu tạo khớp khóa trục MAV 1061

Một vòng trong (rãnh), có lỗ ren tích hợp để đẩy ra

Một vòng ngoài (rãnh)

Một bộ ốc vít đầu lục giác ISO 4762 cấp 12.9

4. Ứng dụng điển hình

Một ứng dụng điển hình của khớp khóa trục MAV là trong việc kết nối đồng thời bánh xích và puly trong hệ thống băng tải.

Trong hệ thống băng tải công nghiệp, bánh xích và puly chơi vai trò quan trọng trong việc truyền động và điều khiển chuyển động của băng tải. Sự kết hợp giữa bánh xích và puly đòi hỏi một kết nối chặt chẽ và đáng tin cậy để đảm bảo hiệu suất hoạt động ổn định và đáng tin cậy của hệ thống.

Khớp khóa trục MAV được sử dụng để kết nối trục của động cơ với trục của bánh xích và puly một cách an toàn và hiệu quả. Nhờ tính năng tự trung tâm và tự khóa của nó, khớp khóa trục MAV giúp đảm bảo rằng trục của động cơ và trục của bánh xích, puly được căn chỉnh đúng đắn và khóa chặt với nhau trong quá trình vận hành. Điều này giúp tránh hiện tượng lỏng vít và mất mát năng lượng do trượt trục, đồng thời tăng cường độ tin cậy và tuổi thọ của hệ thống băng tải.

Nhờ vào ứng dụng này, bộ khóa trục MAV không chỉ giúp tối ưu hóa hiệu suất hoạt động của hệ thống băng tải mà còn giảm thiểu thời gian và chi phí bảo dưỡng, bảo trì.

Tài liệu kỹ thuật

Bảng vẽ kỹ thuật

Bản vẽ khớp khóa trục MAV 1061 Technical drawing
