Khớp nối co giãn cao su thanh giằng Rubber Joint With Tie Rod

Mã sku: RUBBER-JOINT-WITH-TIE-ROD

Liên hệ

Nhà sản xuất: Trung Quốc

NHẬN BÁO GIÁ MỚI NHẤT

Facebook: https://www.facebook.com/kiduco

Danh mục sản phẩm

Khớp nối mềm giãn nở cao su có ty định hướng Rubber Expansion Joint With Tie Rod

Khớp nối mềm cao su có ty định hướng (hay còn gọi là khớp nối mềm, khớp nối co giãn, khớp nối giãn nở, khe co giãn cao su, bellows cao su) giảm chấn và hấp thụ âm thanh, mang lại nhiều ưu điểm và thường được sử dụng trong đường ống để tránh hư hỏng các kết cấu xung quanh. Khớp nối mềm cao su có ty định hướng Rubber Expansion Joint With Tie Rod giúp giảm bớt các tác động co giãn vì nhiệt trong lắp đặt đường ống dẫn, ngăn ngừa hư hỏng do chuyển động quá mức của đường ống.

Ưu điểm, tính năng chính:

  • Chịu được áp lực cao, độ đàn hồi tốt, tuổi thọ cao, hấp thụ sốc tốt

  • Kích thước: DN32 - DN3000

  • Áp lực: 0.6 - 2.5 MPa

  • Vật liệu cao su: NR, EPDM, NBR, FKM, PTFE, CR

  • Vật liệu mặt bích: carbon steel, stainless steel (SS304, SS316)

  • Các ứng dụng phổ biến: các đường ống dẫn axit, kiềm, chất ăn mòn, dầu, nước nóng, nước lạnh, khí nén, khí tự nhiên nén.

Các ưu điểm khác

  • Cầu cao su có độ giảm chấn lớn, đệm rung hiệu quả, triệt tiêu và giảm rung cơ học, đồng thời hấp thụ tiếng ồn do chất lỏng tác động từ 15 đến 25 decibels.

  • Áp dụng cho các đường ống áp lực từ bên trong, chống nổ mạnh, chống va đập tốt, không bị biến dạng bởi áp lực bên ngoài. Áp lực làm việc từ 0.25MPa, 0.6MPa, 1.0MPa, 1.6MPa, 2.5MPa.

  • Được ứng dụng rộng rãi trong ngành công nghiệp hóa chất, xây dựng, cấp thoát nước, dầu khí, điện lạnh, đường ống vệ sinh, phòng cháy chữa cháy, sản xuất điện và các đường ống cơ bản khác.

Khớp nối mềm cao su có ty định hướng Rubber Joint With Tie Rod 1 Khớp nối mềm cao su có ty định hướng Rubber Joint With Tie Rod 2

Bảng thông số kỹ thuật

Nominal Diameter (DN) Length L Axial displacement Horizontal Isplacement Angular deflection
mm inch mm Extension Compression mm (a1+a2)
32 1.1/4 95 6 9 9 15º
40 1.1/2 95 6 10 9 15º
50 2 105 7 10 10 15º
65 2.1/2 115 7 15 11 15º
80 3 135 8 19 12 15º
100 4 150 10 19 13 15º
125 5 165 12 20 13 15º
150 6 180 12 25 14 15º
200 8 210 16 25 22 15º
250 10 230 16 25 22 15º
300 12 245 16 25 22 15º
350 14 255 16 25 22 15º
400 16 255 16 25 22 15º
450 18 255 16 25 22 15º
500 20 255 16 25 22 15º
600 24 260 16 25 22 15º

Ghi chú:

  • Mặt bích có sẵn với tiêu chuẩn DIN, tiêu chuẩn ANSI, tiêu chuẩn JIS và tiêu chuẩn BS.

  • Kích thước có sẵn từ DN32 - DN600, với các kích thước lớn hơn sẽ được sản xuất theo yêu cầu của khách hàng, hãy gửi chúng tôi bản vẽ tùy chỉnh nếu bạn có yêu cầu đặc biệt.

  • Nếu khớp nối mềm Rubber Expansion Joint được sử dụng cho đường ống trên cao, nên lắp đặt thiết bị chống kéo hoặc giá đỡ cố định.

Hiện nay, công ty Kiên Dũng đang cung cấp các sản phẩm khớp nối mềm giãn nở cao su Rubber Expansion Joint có sẵn tồn kho kích thước DN32 đến DN600.

Hình ảnh sản phẩm thực tế

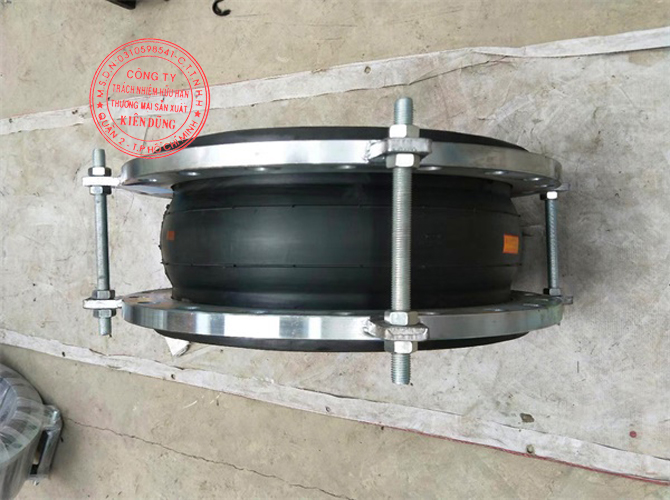

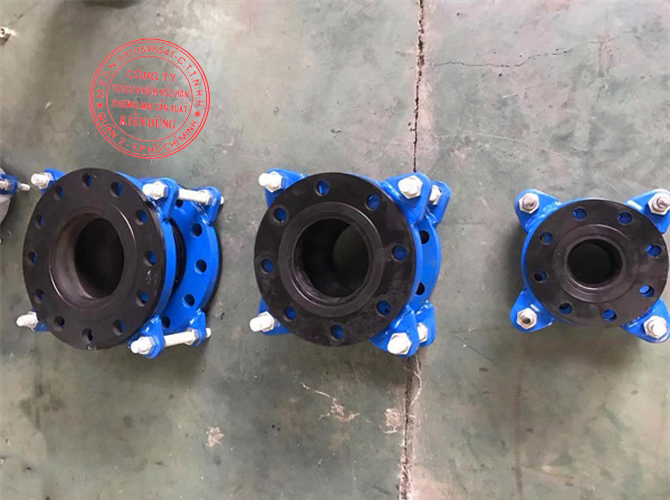

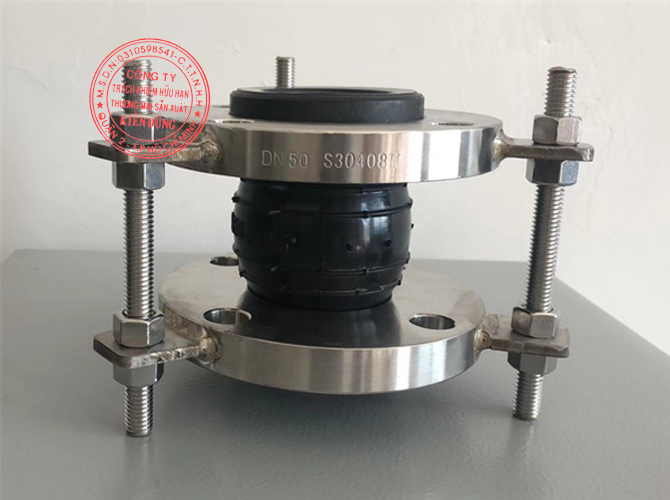

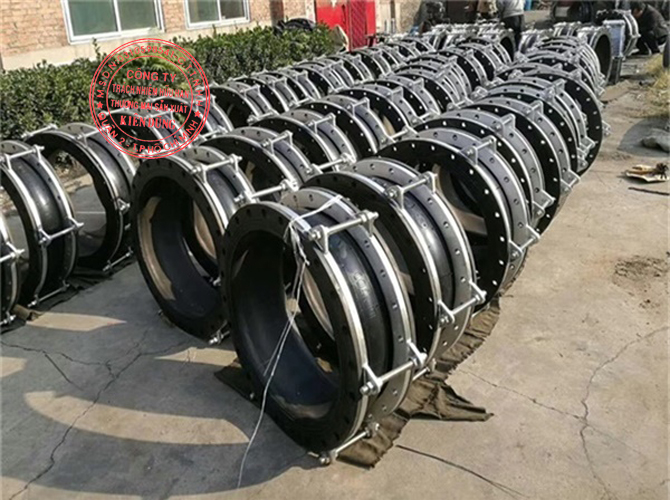

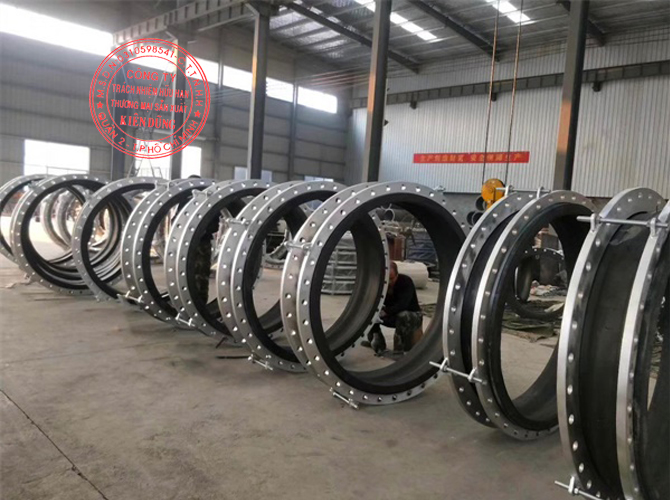

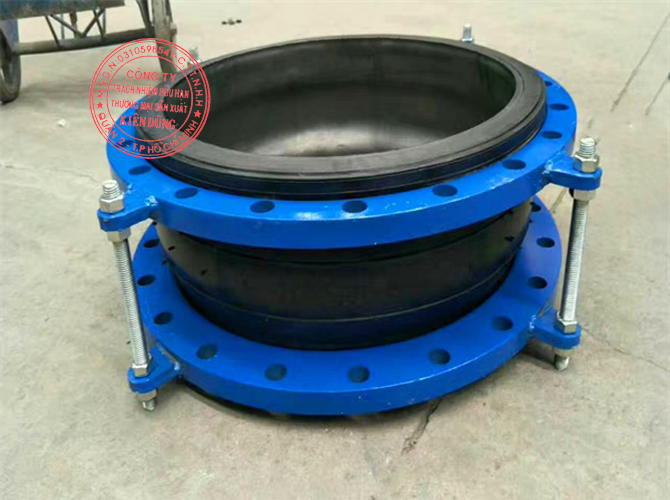

Khớp nối mềm cao su có ty định hướng Rubber Joint With Tie Rod 4 Khớp nối mềm cao su có ty định hướng Rubber Joint With Tie Rod 5 Khớp nối mềm cao su có ty định hướng Rubber Joint With Tie Rod 6 Khớp nối mềm cao su có ty định hướng Rubber Joint With Tie Rod 7 Khớp nối mềm cao su có ty định hướng Rubber Joint With Tie Rod 8 Khớp nối mềm cao su có ty định hướng Rubber Joint With Tie Rod 9
