Trong các hệ thống đường ống công nghiệp, khớp nối co giãn cao su cầu đôi Twin Sphere Rubber Expansion Joint đóng vai trò quan trọng trong việc giảm thiểu áp lực, hấp thụ rung động và bù đắp sự giãn nở của đường ống. Đây là giải pháp tối ưu giúp bảo vệ và kéo dài tuổi thọ của các hệ thống đường ống trong môi trường công nghiệp khắc nghiệt.

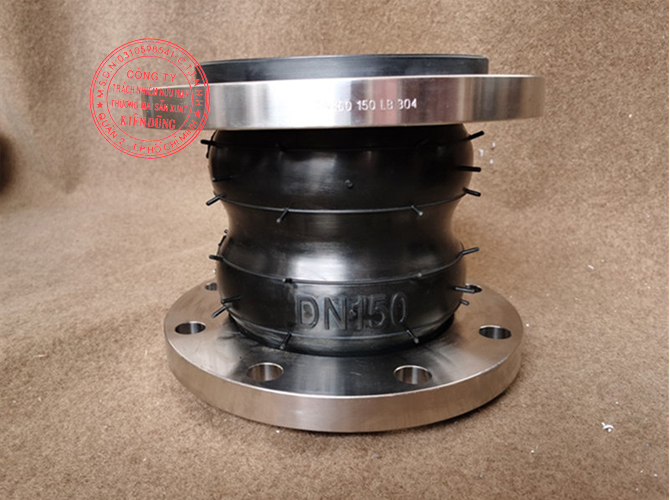

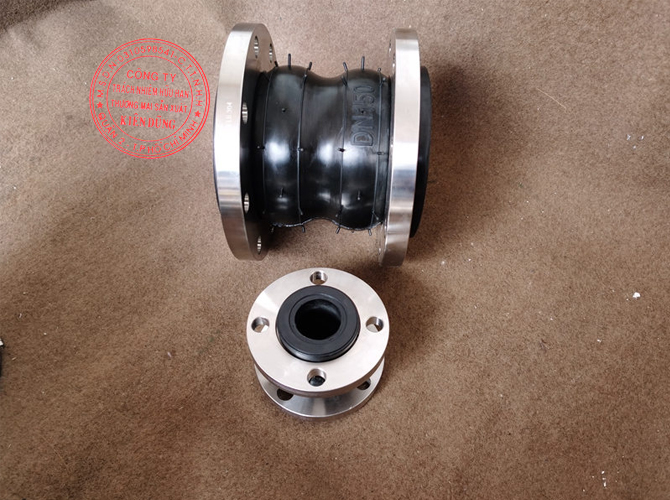

khớp nối co giãn cao su cầu đôi (hay còn gọi là khớp nối mềm, khớp nối co giãn, khớp nối giãn nở, khe co giãn cao su, bellows cao su) tương tự như khớp nối co giãn cao su cầu đơn về cấu trúc, nhưng có cầu cao su thứ 2 giúp tăng chiều dài để cung cấp khả năng hấp thụ chuyển động đường ống nhiều hơn, đồng thời hiệu quả về kiểm soát tiếng ồn và độ rung thậm chí còn cao hơn, mang lại nhiều ưu điểm và thường được sử dụng trong đường ống để tránh hư hỏng các kết cấu xung quanh. Khớp nối mềm cao su cầu đôi Twin Sphere Rubber Expansion Joint có cấu trúc mới lạ và hiệu suất làm kín tốt, chịu được cấu hình hệ thống đường ống nghiêm ngặt nhất, cho phép giãn nở hoặc co lại dọc trục, lệch trục và lệch xoay góc.
Hấp thụ rung động, giảm tiếng ồn, chịu áp lực cao, đàn hồi tốt, cân bằng độ lệch ống, dễ dàng lắp đặt.
Kích thước: DN40 - DN800
Áp lực: 0.6 - 2.5 MPa
Vật liệu mặt bích: carbon steel, stainless steel (SS304, SS316)
Vật liệu cao su: NR, EPDM, NBR, FKM, PTFE, CR.
Nhiệt độ làm việc: khoảng -180ºC đến +250ºC
Các ứng dụng phổ biến: các đường ống dẫn axit, kiềm, lưu chất ăn mòn, dầu, nước nóng, nước lạnh, khí nén, khí tự nhiên nén.
Hấp thu xung nước và giảm thiểu búa nước
Khi lắp đặt không cần miếng đệm gasket hoặc dây chèn gland packing.
Được thiết kế để giãn nở và co lại, lệch trục lệch xoay góc lớn hơn so với khớp nối mềm cao su cầu đơn.
Thích hợp cho lắp đặt ở đầu bơm các đường ống bơm hút và chuyển xả. Dùng cho mạch bơm và tua bin được sử dụng trong các nhà máy sản xuất điện, máy móc công nghiệp và máy bơm thổi đa năng.
Được lắp đặt ho các hệ thống đường ống áp lực cao trong xây dựng dân dụng, phòng cháy chữa cháy, hệ thống sưởi ấm và nhà máy công nghiệp tổng hợp: hóa chất, dầu khí, sản xuất điện,... Đường ống cấp nước và thoát nước được sử dụng trong các công trình vệ sinh. Đường ống trong các nhà máy công nghiệp đóng tàu.
Bảng thông số kỹ thuật
| Nominal Diameter (DN) | Length L | Dia. of the centraling of the bolt | Hole Dia. Qty | Axial displacement | Horizontal Isplacement | Angular deflection | ||
| mm | inch | mm | mm | Extension | Compression | mm | (a1+a2) | |
| 40 | 1.1/2 | 165 | 110 | 18-4 | 30 | 50 | 45 | 35º |
| 50 | 2 | 165 | 125 | 18-4 | 30 | 50 | 45 | 35º |
| 65 | 2.1/2 | 175 | 145 | 18-4 | 30 | 50 | 45 | 35º |
| 80 | 3 | 175 | 160 | 18-8 | 35 | 50 | 45 | 35º |
| 100 | 4 | 225 | 180 | 18-8 | 35 | 50 | 40 | 35º |
| 125 | 5 | 225 | 210 | 18-8 | 35 | 50 | 40 | 35º |
| 150 | 6 | 225 | 240 | 22-8 | 35 | 50 | 40 | 35º |
| 200 | 8 | 325 | 295 | 22-8 | 35 | 50 | 40 | 35º |
| 250 | 10 | 325 | 350 | 22-12 | 35 | 60 | 35 | 30º |
| 300 | 12 | 325 | 400 | 22-12 | 35 | 60 | 35 | 30º |
| 350 | 14 | 330 | 460 | 22-16 | 35 | 60 | 35 | 30º |
| 400 | 16 | 330 | 515 | 26-16 | 35 | 60 | 35 | 30º |
| 450 | 18 | 330 | 565 | 26-20 | 35 | 60 | 35 | 30º |
| 500 | 20 | 350 | 620 | 26-20 | 35 | 60 | 35 | 30º |
| 600 | 24 | 350 | 725 | 30-20 | 35 | 60 | 35 | 30º |
| 700 | 28 | 350 | 840 | 30-24 | 35 | 60 | 35 | 30º |
| 800 | 32 | 400 | 950 | 30-34 | 35 | 60 | 35 | 30º |
Ghi chú:
Mặt bích có sẵn với tiêu chuẩn DIN, tiêu chuẩn ANSI, tiêu chuẩn JIS và tiêu chuẩn BS.
Kích thước có sẵn từ DN40 - DN800, với các kích thước lớn hơn sẽ được sản xuất theo yêu cầu của khách hàng, hãy gửi chúng tôi bản vẽ tùy chỉnh nếu bạn có yêu cầu đặc biệt.
Nếu khớp nối co giãn cao su Rubber Expansion Joint được sử dụng cho đường ống trên cao, nên lắp đặt thiết bị chống kéo hoặc giá đỡ cố định.
Hiện nay, công ty Kiên Dũng đang cung cấp các sản phẩm khớp nối co giãn cao su Rubber Expansion Joint có sẵn tồn kho kích thước DN40 đến DN800.
Khớp nối co giãn cao su được sử dụng rộng rãi trong các ngành công nghiệp như:
>>>Tham khảo thêm sản phẩm: Khớp nối co giãn cao su EPDM Rubber Expansion Joint
Khớp nối co giãn cao su cầu đôi Twin Sphere Rubber Expansion Joint là một giải pháp không thể thiếu cho các hệ thống đường ống công nghiệp hiện đại. Với khả năng chịu áp lực cao, giãn nở tốt và dễ dàng lắp đặt, khớp nối co giãn cao su sẽ mang lại sự an toàn và hiệu quả cho các doanh nghiệp. Liên hệ với Kiên Dũng quan số Hotline/Zalo 0988.461.465 để được kỹ sư tư vấn trực tiếp và đưa ra những giải pháp thay thế thiết bị công nghiệp hiệu quả.
