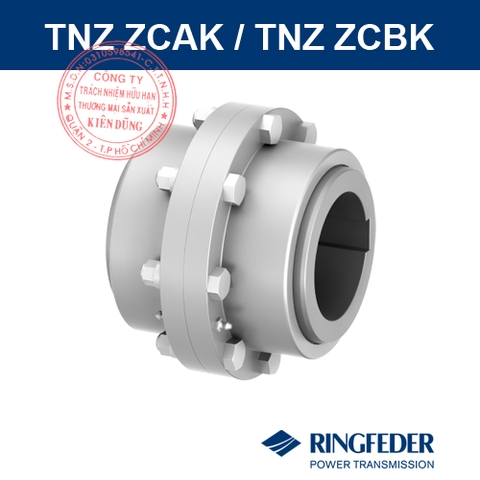

Khớp nối trục Ringfeder TNZ ZCAK / TNZ ZCBK là 1 dạng khớp nối răng được trang bị 1 bộ phận đặc biệt gọi là “limitation of the end float”, giúp định vị trục trong phạm vị dung sai mong muốn đối với các trục được lắp trên bạc thau (sleeve bearings).

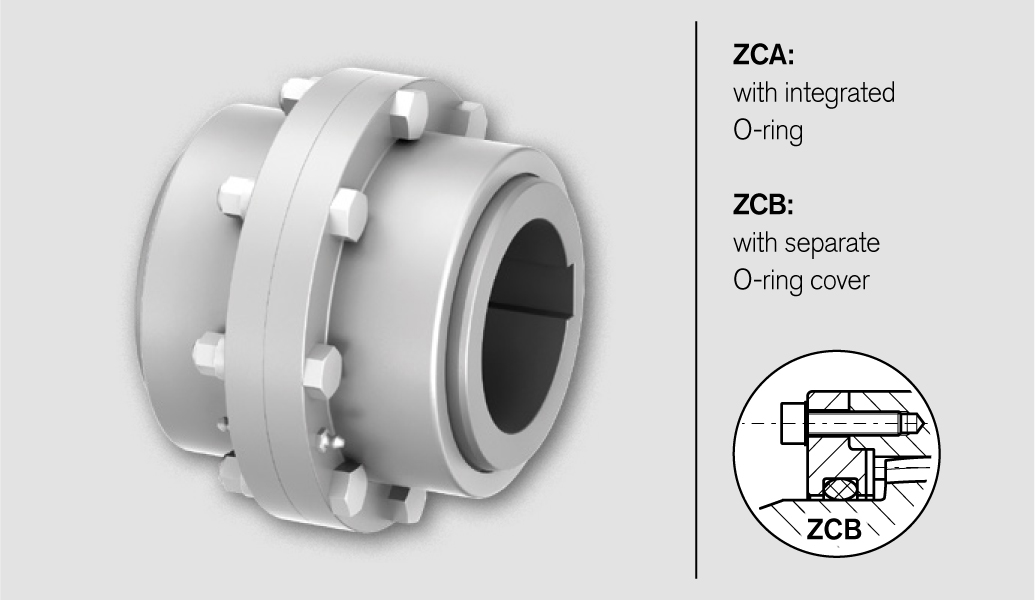

Với cấu tạo giống khớp nối răng TNZ ZCAK, Ringfeder TNZ ZCBK chỉ khác ở chỗ trên vỏ ngoài Sleeve có rãnh để sử dụng vòng O-ring rời, giúp thuận tiện cho việc lắp đặt bằng cách thay đổi trình tự lắp ráp, phù hợp với các ứng dụng sử dụng khớp nối kích thước lớn.
Vật liệu: Khớp nối bánh răng xoắn cứng làm bằng thép chất lượng cao, các răng thép được gia nhiệt tăng độ cứng, được bôi trơn bằng mỡ chịu áp lực cao, vòng O-ring làm kín bằng cao su tổng hợp, các vỏ được căn giữa chính xác các vị trí lỗ bu lông và giữ với nhau bằng bộ bu lông - đai ốc tự khóa.
Thiết kế nhỏ gọn giúp tập trung sức mạnh
Bù lệch trục góc, bù lệch trục song song, bù khoảng cách trục trong dung sai quy định.
Thích hợp sử dụng ở nhiệt độ lên đến +120ºC với vòng làm kín đặc biệt.
Có sẵn các vỏ ngoài Sleeve của cả dòng ZCAK, ZCBK
Vòng làm kín O-ring có thể được thay thế mà không phải di chuyển trục.
Kích thước khoét lỗ trục hub tối đa lên đến đường kính 270mm
Momen xoắn lên đến TKn= 195.000Nm / TKmax = 390.000Nm
Tốc độ lên đến 6.000rpm, với tốc độ ngoại vi lên đến 30m/s nên cân bằng động khớp nối.
Dung sai lỗ khoét trục là ISO H7, tiêu chuẩn rãnh cài then là DIN 6885-1 với dung sai ISO P9

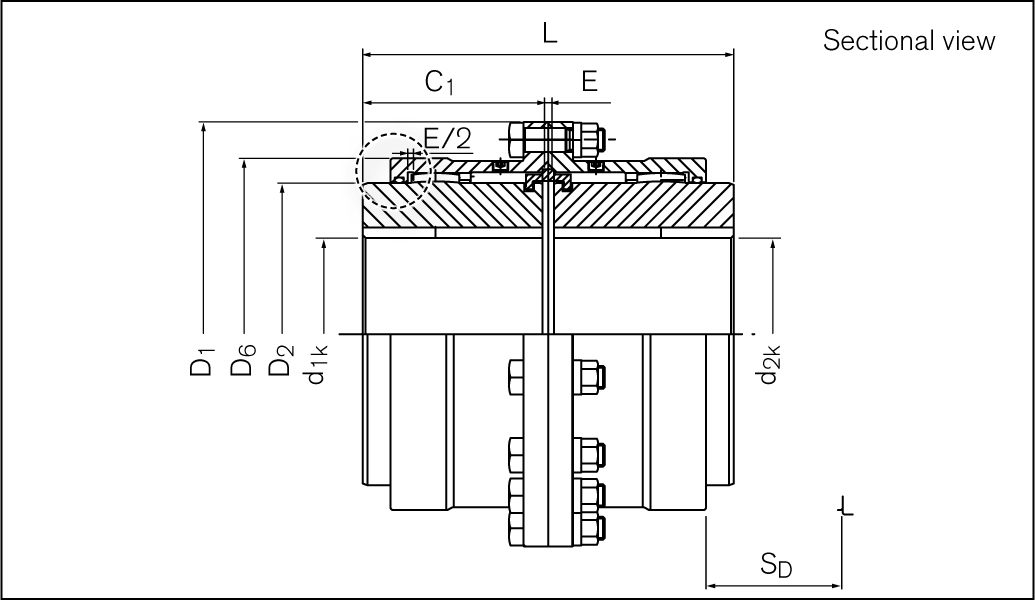

| Size | Identifier ZCAK | Identifier ZCBK | TKN (Nm) | nmax (1/min) | d1kmin (mm) | d1kmax (mm) | D1 (mm) | D6 (mm) | L (mm) | Gwsb (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 69 | XC2706 | - | 1750 | 6000 | 12 | 50 | 111 | 81,5 | 89 | 4,0 |
| 85 | XC2708 | - | 2750 | 4600 | 18 | 60 | 152 | 103,5 | 103 | 8,4 |
| 107 | XC2710 | XC3710 | 5500 | 4200 | 28 | 75 | 178 | 127,5 | 127 | 14,1 |
| 133 | XC2713 | XC3713 | 8500 | 4000 | 40 | 95 | 213 | 156 | 157 | 24,8 |
| 152 | XC2715 | XC3715 | 13500 | 3850 | 50 | 110 | 240 | 181 | 185 | 36,4 |
| 179 | XC2717 | XC3717 | 22000 | 3700 | 60 | 130 | 280 | 209 | 216 | 58,0 |
| 209 | XC2720 | XC3720 | 35000 | 3200 | 70 | 155 | 318 | 245,5 | 246 | 87,0 |
| 234 | XC2723 | XC3723 | 43000 | 2900 | 85 | 170 | 346 | 274 | 278 | 113,7 |
| 254 | XC2725 | XC3725 | 68000 | 2600 | 95 | 190 | 389 | 307 | 308 | 163,1 |
| 279 | XC2727 | XC3727 | 82000 | 2300 | 110 | 210 | 425 | 334,5 | 358 | 215,4 |
| 305 | XC2730 | XC3730 | 150000 | 2100 | 120 | 230 | 457 | 366 | 388 | 261,5 |
| 355 | XC2735 | XC3735 | 195000 | 1800 | 130 | 270 | 527 | 423 | 450 | 409,2 |
