Gioăng Klinger MAXIFLEX Spiral Wound gasket (SWG)

KLINGER MAXIFLEX SPIRAL WOUND GASKETS (SWG)

Gioăng kim loại Klinger MAXIFLEX Spiral Wound (gọi tắt là SWG), là vật liệu làm kín được cấu tạo từ các dải kim loại hình xoắn ốc, xen kẽ với một số chất độn phi kim (than chì, nhựa ptfe, mica,..) có tác dụng lấp đầy những khe hở trên mặt bích một cách chặt chẽ. Dải kim loại sẽ tạo ra độ bền cơ học và khả năng đàn hồi cho miếng đệm. Còn chất liệu độn của vòng gioăng thì được làm đặc hơn, mềm dẻo hơn để làm kín những điểm rò rỉ của mặt bích.

Vòng gioăng thép xoắn Maxiflex SWG có khả năng phục hồi vô cùng tốt dưới những môi trường có sự dao động áp suất liên tục, có sự thay đổi nhiệt đột ngột tại mặt bích, bao gồm cả sự giãn nở ứng suất của bu lông và quá trình từ biến trong hoạt động sản xuất.

1. Cấu trúc vòng gioăng kim loại xoắn ốc Maxiflex của Klinger

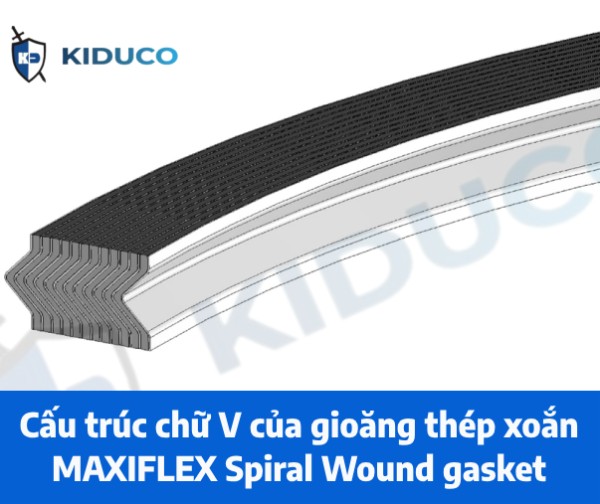

Gioăng Spiral Wound MAXIFLEX có thiết kế theo hình chữ V đặc biệt, có dây kim loại (làm từ thép không gỉ) cuộn đồng đều, tạo thành một vòng xoắn ốc được cố định khoảng cách dưới sự ép chặt của 2 vòng thép khép kín. Chất liệu độn được xen kẽ với dây kim loại để điền đầy khoảng cách và tăng hiệu quả kín của vòng gioăng. Cấu trúc chữ V cho phép miếng gioăng Maxiflex SWG hoạt động như một lò xo có khả năng nén và đàn hồi vượt trội.

Vòng đệm kim loại xoắn ốc KLinger Maxiflex được sản xuất theo thông số kỹ thuật của ASME B16.20. Các rãnh hình xoắn ốc của miếng gioăng đều được tính toán cẩn thận, mật độ của dải kim loại và lớp độn phi kim được phân bổ đồng đều trong quá trình sản xuất Spiral Wound gaskets. Điều này tạo nên sự ổn định và tăng hiệu quả làm kín của vòng gioăng SWG ngay cả khi có biến động tải trọng.

2. Ưu điểm nổi bật của gioăng thép xoắn Klinger Spiral Wound

Vòng gioăng Maxiflex Spiral Wound được chế tạo bằng cách xen kẽ vật liệu phi kim vào các lớp dải cuộn kim loại quấn hình xoắn ốc, tạo nên một miếng gioăng làm kín chắc chắn và dễ dàng lắp đặt. Miếng gioăng kim loại xoắn ốc Maxiflex hoạt động như một cái lò xo tại mặt bích, chịu được nhiệt độ và áp suất cao, bất kể có sự biến động tải trọng tại đây.

Các miếng đệm xoắn ốc Maxiflex có khả năng làm kín hiệu quả trên nhiều loại mặt bích theo tiêu chuẩn như ASME B16.5, ASME B16.47 Series A và Series B. Theo Klinger đề xuất, gioăng thép xoắn Maxiflex phù hợp nhất đối với mặt bích có kích cỡ 125 - 250 µin. (3,2-6,3 µm).

3. Tiêu chuẩn sản xuất gioăng kim loại xoắn ốc Klinger MAXIFLEX

Vòng gioăng Maxiflex Spiral Wound được Klinger sản xuất với các tiêu chuẩn độ dày cụ thể nhằm mục tiêu tối ưu hóa hiệu suất làm kín tốt nhất và dễ dàng thích ứng với các loại mặt bích. Tiêu chuẩn độ dày được đo theo cuộn dây kim loại (không chứa chất độn).

4. Vật liệu sản xuất gioăng thép xoắn Klinger Maxiflex

Klinger MAXIFLEX spiral wound gasket được cấu tạo từ 2 thành phần chính là dây kim loại cuộn hình xoắn ốc và chất độn phi kim xen kẽ.

• Cuộn dây kim loại của gioăng: được làm từ thép cacbon, thép không gỉ (304, 316, 321,..), các hợp kim siêu cứng (Monel, Inconel, Incology,..) hoặc là các kim loại như Niken và Titanium.
• Chất độn phi kim: thường là các vật liệu chịu nhiệt cao, kháng hóa chất tốt như Graphite, PTFE, Mica,..

5. Khả năng chịu nhiệt của vật liệu sản xuất gioăng Maxiflex SWG

Dưới đây là bảng Giới hạn chịu nhiệt của các vật liệu sản xuất gioăng Maxiflex của Klinger:

>> Sản phẩm liên quan: KLINGER® Ring Type Joint (RTJ) - Vòng gioăng kim loại chuyên dụng cho các ngành công nghiệp hàng hải

6. Phân loại gioăng thép xoắn Klinger MAXIFLEX (Spiral Wound gasket - SWG)

6.1 Phân loại theo mã sản xuất của Klinger

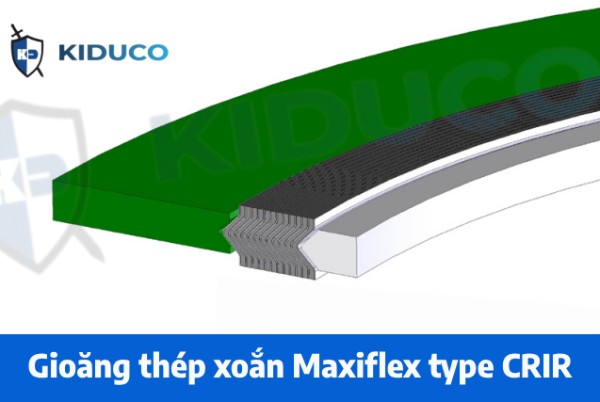

• Gioăng thép xoắn Maxiflex type CRIR

» Vòng trong và ngoài đều làm từ kim loại nguyên khối.

» Gioăng này thích hợp cho các ứng dụng áp suất cao và nhiệt độ cao.

» Gioăng Spiral Wound type CRIR phù hợp với mặt bích phẳng và các loại mặt nâng theo tiêu chuẩn.

» Maxiflex CRIR có khả năng hạn chế các tác động gây xói mòn lên bề mặt mặt bích

» Vòng gioăng tự có khả năng bảo vệ lỗ đệm và cuộn dây kim loại không bị hư hỏng nặng.

» Gioăng CRIR còn có tác dụng như một tấm chắn nhiệt và chống ăn mòn.

• Gioăng kim loại xoắn ốc Maxiflex type CR

» Gioăng đệm có vòng ngoài làm bằng kim loại nguyên khối, có tác dụng như một thiết bị định tâm và điểm nén.

» Được sử dụng chủ yếu trên mặt bích nâng lẫn mặt bích phẳng.

» Chất liệu kim loại và chất độn phi kim có thể thay đổi theo yêu cầu.

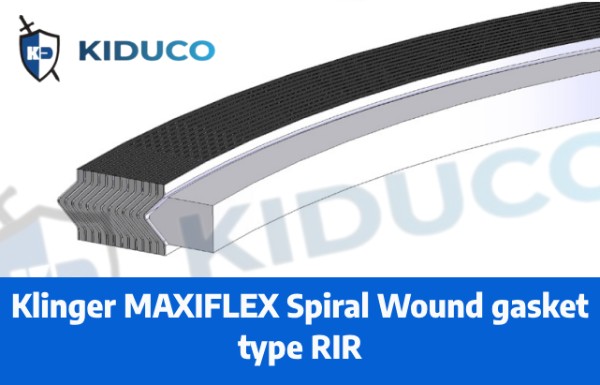

• Vòng gioăng kim loại Klinger Maxiflex type RIR

» Vòng trong của gioăng làm bằng kim loại nguyên khối.

» Có khả năng chịu áp suất và nhiệt độ cao

» Gioăng sử dụng cho cả mặt bích đực lẫn mặt bích cái trong hệ thống chứa chất lỏng, van và máy bơm.

» Chất liệu kim loại và chất độn phi kim có thể thay đổi theo yêu cầu.

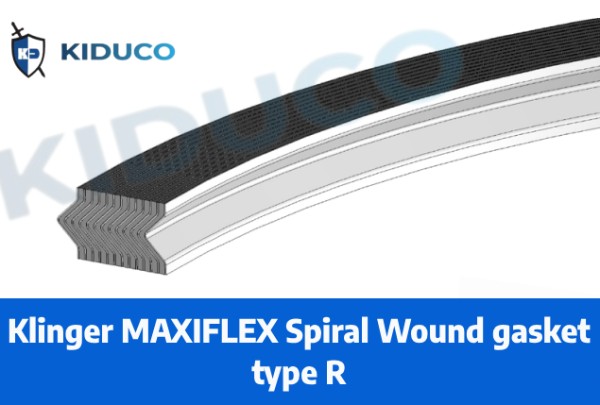

• Vòng gioăng thép xoắn Maxiflex type R

» Các loại mặt bích phù hợp với gioăng type R: mặt bích lưỡi và rãnh, mặt bích đực, mặt bích cái và mặt phẳng để lõm ở bên trong bình chứa chất lỏng, van và máy bơm.

»Thích hợp cho các ứng dụng áp suất cao và nhiệt độ cao.

» Chất liệu kim loại và chất độn phi kim có thể thay đổi theo yêu cầu.

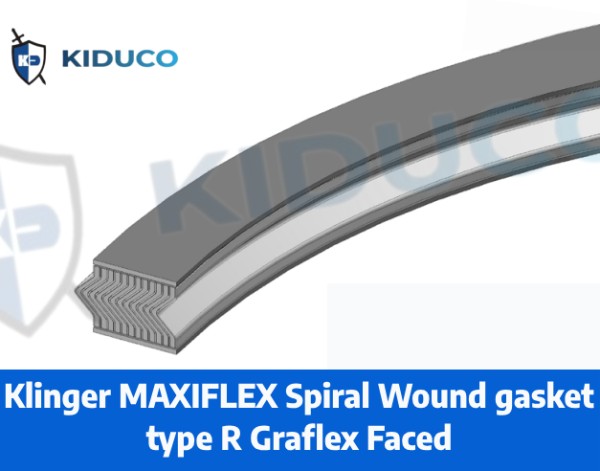

• Vòng kim loại xoắn ốc Klinger type R Graflex Faced

» Được phủ một lớp Graflex 0,5mm.

» Là gioăng chuyên dùng trên nắp hố ga.

» Gioăng được ứng dụng cho các bu lông thấp và các mặt bịt kín không đồng đều.

» Gioăng tạo được 2 lớp làm kín nguyên vẹn.

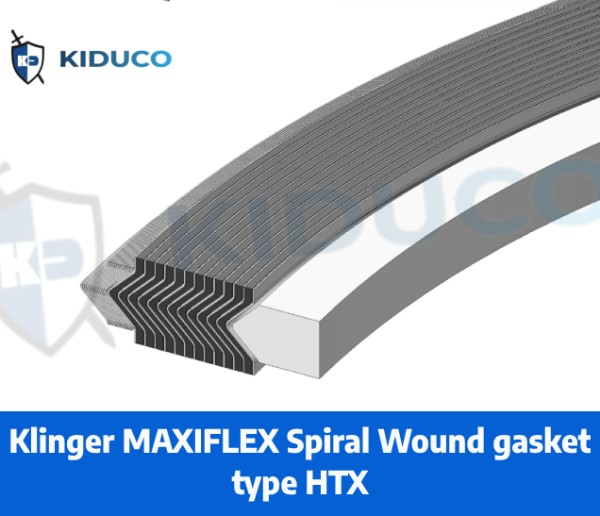

• Vòng thép xoắn Maxiflex type HTX

» Gioăng có thiết kế là sự kết hợp giữa vòng trong và vòng ngoài.

» Vòng trong là các thanh chắn có lớp bọc kim loại (hoặc một lớp độn mềm phủ trên bề mặt thanh chắn).

» Vòng đệm HTX được Klinger sản xuất với các cuộn dây mỏng bên ngoài để tạo sự ổn định và thiết kế miếng đệm có đường kính lớn dành cho các ứng dụng trao đổi nhiệt bị hạn chế.

» Chất liệu kim loại và chất độn phi kim có thể thay đổi theo yêu cầu.

» Gioăng làm kín được sản xuất theo thiết kế của khách hàng.

6.2 Phân loại theo vật liệu sản xuất

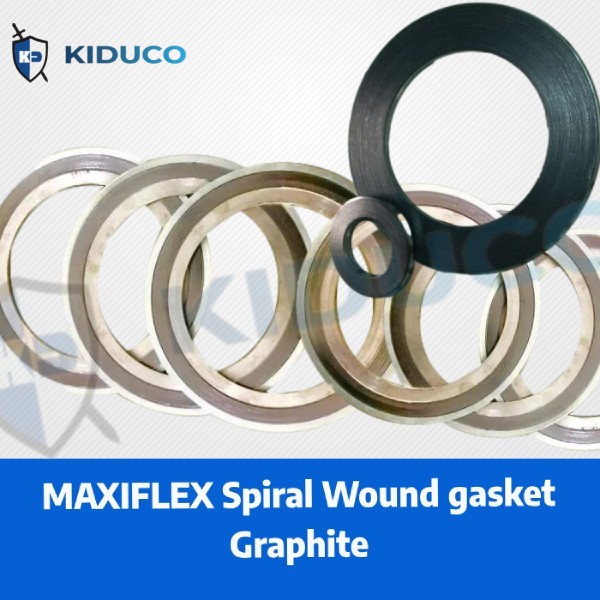

• Vòng đệm kim loại xoắn ốc Maxiflex có chất độn Graphite

Ứng dụng của vòng đệm:

» Được sử dụng cho nhiều loại môi chất khác nhau, bao gồm hơi nước, dầu, hydrocarbon và nhiều hóa chất khác

» Được ứng dụng cho các hệ thống có yêu cầu hiệu suất bịt kín toàn vẹn cao.

Đặc tính của vòng đệm:

» Vòng đệm được thiết kế có tính làm kín hiệu quả dành cho các bề mặt nâng và phẳng.

» Gioăng làm kín tốt ngay cả khi xuất hiện biến động tải trọng.

» Dễ dàng xử lý và lắp đặt.

» Cuộn dây kim loại vòng trong giúp bảo vệ gioăng khỏi các môi chất và tăng cường sự ổn định ở những mặt bích có áp suất cao hơn và đường kính lớn hơn.

» Nhiệt độ tối đa: 500°C / Áp suất tối đa > 400 bar - Liên hệ Kiduco để biết giới hạn áp suất của SWG Graphite: 0988.461.465

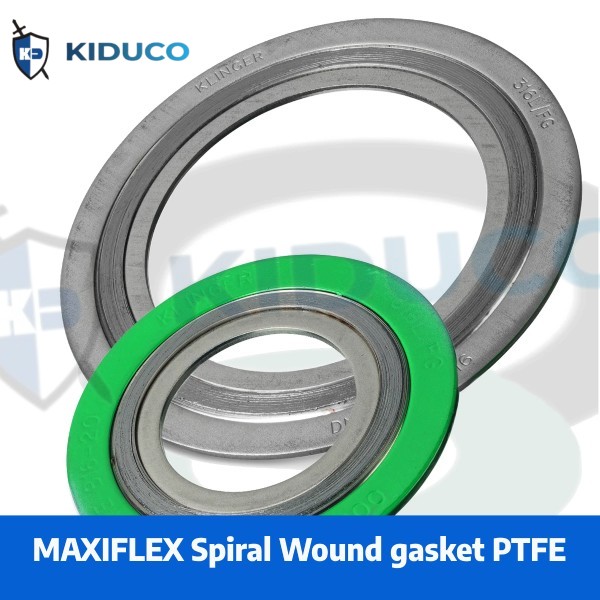

• Vòng gioăng kim loại xoắn ốc Maxiflex PTFE

Ứng dụng:  Đây là vòng đệm chuyên dụng cho các hệ thống yêu cầu khả năng kháng hóa chất cao.

Đặc tính của vòng đệm:

» Chịu được hầu hết các loại hóa chất.

» Dễ dàng sử dụng và lắp đặt.

» Vòng trong phải được sử dụng với chất liệu làm kín PTFE.

» Vòng trong bảo vệ cuộn dây kim loại khỏi môi chất ăn mòn và tăng độ ổn định ở mức áp suất cao hơn.

» Nhiệt độ tối đa: 260°C / Áp suất tối đa > 100 bar – Liên hệ Kiduco để biết giới hạn áp suất của SWG PTFE (teflon): 0988.461.465

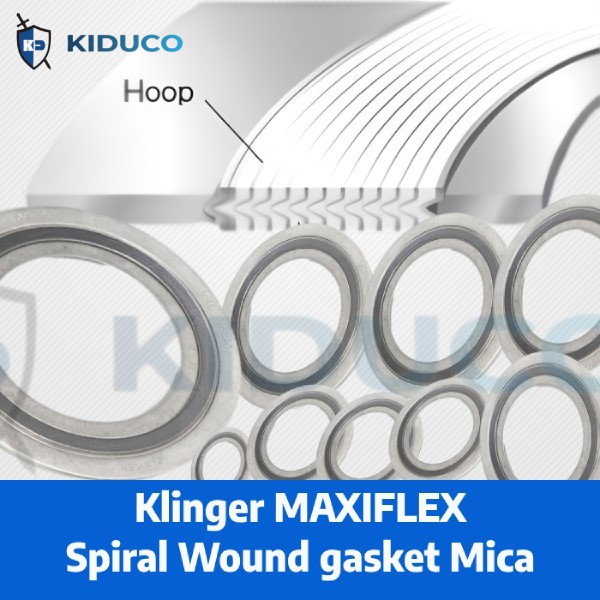

• Vòng đệm thép xoắn Maxiflex Mica

Ứng dụng: Đây là vòng đệm chuyên dụng cho các hệ thống yêu cầu khả năng chịu được nhiệt độ và áp suất cao.

Đặc tính của vòng đệm:

» Gioăng làm kín tốt ngay cả khi xuất hiện biến động tải trọng.

» Dễ dàng sử dụng và lắp đặt.

» Vòng trong bảo vệ cuộn dây kim loại khỏi môi chất ăn mòn và tăng độ ổn định ở mức áp suất cao hơn và đường kính lớn hơn.

» Nhiệt độ tối đa: 1000°C / Áp suất tối đa > 100 bar – Liên hệ Kiduco để biết giới hạn áp suất của SWG Mica: 0988.461.465

7. Nguyên tắc thiết kế an toàn cháy nổ API 6FB của Klinger SWG

Vòng đệm kim loại xoắn ốc KLinger Maxiflex có khả năng phục hồi dưới tác động của sự dao động tải trọng do thay đổi áp suất và nhiệt độ chất lỏng đột ngột trong quá trình hoạt động. Sự thay đổi nhiệt độ mặt bích, đổi chiều mặt bích, giãn ứng suất của bu lông và từ biến cũng gây ra biến động tải trọng hệ thống.

Vật liệu làm kín của miếng đệm bao gồm một cuộn dây kim loại được tạo hình sẵn kết hợp với các lớp vật liệu phi kim mềm hơn, chịu nén tốt hơn, điền đầy những khe hở rò rỉ trên bề mặt mặt bích. Dải kim loại giữ chất độn sẽ tạo ra độ bền cơ học và khả năng đàn hồi hiệu quả cho miếng đệm.

8. Đơn vị cung cấp gioăng làm kín Klinger MAXIFLEX Spiral Wound tốt nhất hiện nay

Công ty Kiên Dũng chuyên nhập khẩu và phân phối các sản phẩm vòng đệm kim loại Klinger Maxiflex spiral wound chính hãng với chất lượng cao và giá cả cạnh tranh trên thị trường Việt Nam.

Khi có nhu cầu mua sản phẩm Spiral Wound Gasket, quý khách hàng vui lòng cung cấp đầy đủ thông tin dưới đây đến chúng tôi qua Zalo (0988.461.465):

• Tiêu chuẩn mặt bích: ANSI, JIS, DIN, BS,...và loại bề mặt mặt bích (flange face)
• Tiêu chuẩn RTJ: ASME B16.5, API 6A,...và loại, vật liệu, kích thước yêu cầu.
• Điều kiện vận hành: nhiệt độ, áp lực, lưu chất,...môi trường làm việc và điều kiện lắp đặt.

Ngoài ra, nếu chưa chọn được loại vòng kim loại xoắn ốc Klinger MAXIFLEX phù hợp, quý khách hàng có thể cung cấp cho chúng tôi những thông tin về: tiêu chuẩn mặt bích, điều kiện vận hành: nhiệt độ và áp lực, môi trường làm việc và lưu chất,... Đội ngũ kĩ sư giàu kinh nghiệm và nhiệt tình của chúng tôi sẽ tư vấn cho khách hàng những sản phẩm phù hợp nhất.
