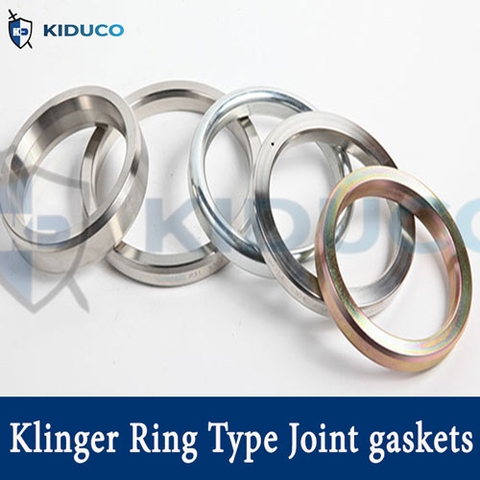

Vòng đệm kim loại Klinger Ring Type Joint (RTJ) Gasket

1. Đôi nét về KLINGER® Ring Type Joint (RTJ)

Vòng gioăng kim loại KLINGER Ring Type Joint (gioăng kim loại RTJ), được sản xuất từ vật liệu kim loại thuần túy, có tác dụng làm kín tại bề mặt tiếp xúc của hai phần mặt bích. Vòng gioăng RTJ Klinger sẽ chịu áp lực từ bu lông, lấp đầy những khoảng hở và ngăn chặn sự rò rỉ trên mặt bích.

RTJ được Klinger thiết kế để sử dụng trong môi trường có áp suất cao trong nhà máy. Đặc biệt, gioăng Ring Type Joint luôn được sản xuất từ các vật liệu kim loại có "thuộc tính mềm hơn mặt bích" nhằm mục đích tối ưu hiệu quả làm kín tại nhà máy.

2. Vật liệu sản xuất gioăng làm kín Ring Type Joint mà Klinger sử dụng

Vật liệu của gioăng kim loại RTJ đều được đánh giá với 2 yếu tố chính: khả năng tương thích hóa học với môi trường và độ cứng của mặt bích. Một miếng gioăng Ring Type Joint lý tưởng là phải vừa có thuộc tính mềm hơn mặt bích, vừa có đủ khả năng nén (như các gioăng đệm làm kín khác) để không làm hỏng bề mặt mặt bích.

Dưới đây là một số vật liệu phổ biến dùng để sản xuất vòng gioăng RTJ mà Klinger sử dụng:

3. Ứng dụng của gioăng RTJ Klinger trong sản xuất

RTJ là các vòng kim loại được gia công chính xác được thiết kế để sử dụng với các loại mặt bích API 6B, ASME B16.5 và API 6BX (phụ thuộc vào kiểu đệm). Tất cả gioăng đệm Ring Type Joint mà Klinger sản xuất đều theo tiêu chuẩn ASME B16.20 và API 6A.

Metallic Ring Type Joint gaskets là loại đệm chịu lực cao, áp suất cao được sử dụng chủ yếu trong các ứng dụng hóa dầu ngoài khơi như lắp đặt các đường ống dẫn dầu ngầm dưới đáy biển.

4. Bảng phân loại gioăng đệm Ring Type Joint Klinger cho các kích cỡ mặt bích

Các mã sản phẩm của gioăng làm kín RTJ do Klinger sản xuất đều có từng tiêu chuẩn riêng cho mỗi kích cỡ của mặt bích theo bảng dưới đây:

Lưu ý rằng, các đặc tính hiển thị ở trên chỉ mang tính chất điển hình. Để phù hợp cho ứng dụng thực tế thì cần phải có kỹ sư đủ trình độ và giàu kinh nghiệm kiểm tra. Những thông số kĩ thuật này có thể thay đổi mà bởi kỹ sư nếu cần thiết.

5. Ưu điểm nổi bật của từng loại gioăng làm kín RTJ Klinger

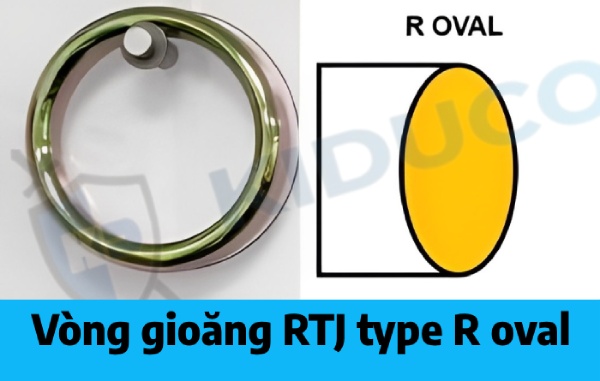

5.1 Gioăng RTJ type R oval (loại R hình Oval)

• Gioăng Ring Tye Joint hình oval là bản thiết kế sản phẩm đầu tiên mà Klinger đưa vào sản xuất.
• Gioăng RTJ hình oval được thiết kế với mục đích sử dụng trên mặt  bích có rãnh đáy theo tiêu chuẩn hoặc mặt bích có rãnh đáy tròn kiểu cũ.
• Vòng gioăng có thể sử dụng cho mặt bích ASME B16.5 loại 150 đến 2500 và mặt bích API 6B đến loại 5000.
• Các miếng gioăng đệm RTJ này đều được sản xuất bằng sắt mềm và thép cacbon mạ kẽm để chống ăn mòn.
• Tất cả các vòng đều được đánh dấu bằng số vòng, chất liệu, ngày sản xuất và chỉ định API.

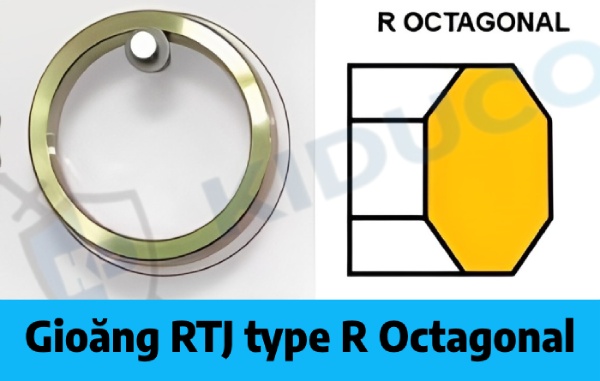

5.2 Gioăng RTJ type R Octagonal (hình bầu dục)

• Gioăng RTJ hình bầu dục là sản phẩm cải tiến từ gioăng RTJ hình oval ban đầu, chủ yếu để sử dụng trên mặt bích có rãnh đáy phẳng tiêu chuẩn.
• Vòng đệm RTJ hình bầu dục chuyên làm kín cho các mặt bích ASME B16.5 loại 150 đến 2500, mặt bích ASME B16.47 Series A và API 6B đến loại 5000.
• Các miếng gioăng đệm được sản xuất bằng sắt mềm và thép cacbon mạ kẽm để chống ăn mòn.
• Tất cả các vòng đệm đều được đánh dấu bằng số vòng, chất liệu, ngày sản xuất và chỉ định API.

>> Tìm hiểu sản phẩm: Metal Jacketed gasket - Gioăng kim loại ngăn chặn rò rỉ chất khí tốt nhất hiện nay

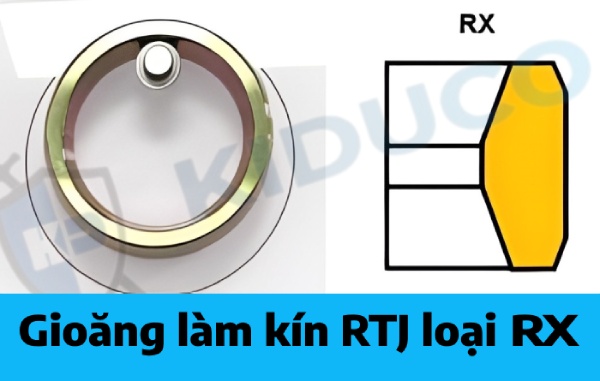

5.3 Gioăng làm kín RTJ loại RX

• Các loại gioăng làm kín RTJ loại RX đều có thể thay thế lẫn nhau.
• Gioăng có thể chuyển hóa áp lực thành năng lượng: khi áp suất bên trong tăng thì lực bịt kín cũng tăng theo tỷ lệ thuận.
• Mặt tiếp xúc bên ngoài với mặt bích của gioăng có khe rãnh nhỏ với mục đích gia tăng khả năng làm kín đường ống.
• Có thể khoan thêm lỗ để tạo vòng đệm thích hợp cho việc lắp đặt dưới biển (lúc này gioăng RX gọi thành gioăng SRX).
• Thích hợp để sử dụng trên mặt bích ASME B16.5, API 6B đến Class 5000 và ASME B16.47 Series A.

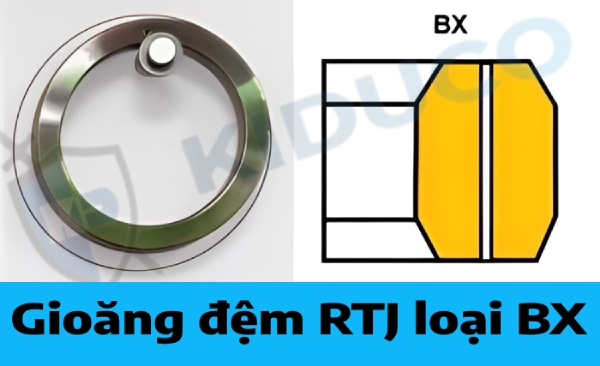

5.4 Gioăng đệm RTJ loại BX

• Gioăng thích hợp để sử dụng trên mặt bích API 6BX lên đến Loại 20000.
• Trong quá trình lắp đặt, gioăng đệm RTJ loại BX sẽ được nén vào trong để tạo thêm ứng suất bịt kín.
• Gioăng có thể chuyển hóa áp lực thành năng lượng: khi áp suất bên trong tăng thì lực bịt kín cũng tăng theo tỷ lệ thuận.
• Vòng gioăng kim loại BX được thiết kế các lỗ giảm áp để tránh nén chất lỏng bên dưới miếng đệm.
• Có thể khoan thêm lỗ để tạo miếng đệm thích hợp cho việc lắp đặt dưới biển (lúc này gioăng BX gọi thành gioăng SBX).

6. Đại lý phân phối gioăng kim loại Ring Type Joint chính hãng, tốt nhất Việt Nam

Công ty Kiên Dũng chuyên nhập khẩu và phân phối các sản phẩm vòng đệm kim loại Klinger Ring Type Joint chính hãng với chất lượng cao và giá cả cạnh tranh trên thị trường Việt Nam.

Khi có nhu cầu mua vòng đệm Ring Type Joint, quý khách hàng vui lòng cung cấp đầy đủ thông tin như sau:

• Tiêu chuẩn mặt bích: ANSI, JIS, DIN, BS,...và loại bề mặt mặt bích (flange face)
• Tiêu chuẩn RTJ: ASME B16.5, API 6A,...và loại, vật liệu, kích thước yêu cầu.
• Điều kiện vận hành: nhiệt độ, áp lực, lưu chất,...môi trường làm việc và điều kiện lắp đặt.

Ngoài ra, nếu chưa chọn được vòng đệm làm kín RTJ phù hợp, quý khách hàng có thể cung cấp cho chúng tôi những thông tin về: tiêu chuẩn mặt bích, điều kiện vận hành: nhiệt độ và áp lực, môi trường làm việc và lưu chất,... Đội ngũ kĩ sư giàu kinh nghiệm và nhiệt tình của chúng tôi sẽ tư vấn cho khách hàng những sản phẩm phù hợp nhất.
