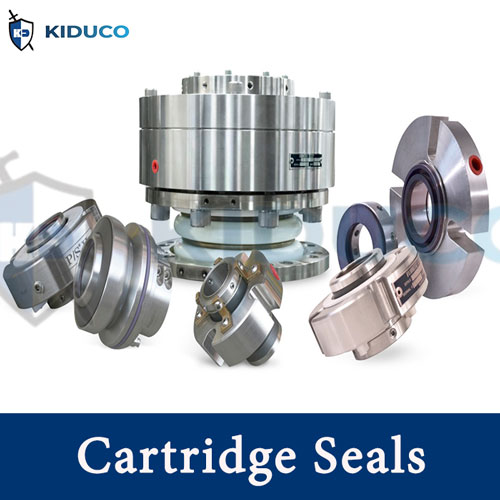

Phớt cơ khí Cartridge seals

Phốt cartridge là các loại phốt cơ khí tùy chỉnh dành cho khóa không khí quay (rotary air locks) trong thiết bị vận chuyển hàng hóa số lượng lớn. Chúng được thiết kế để thay thế phốt môi và phốt nhồi trong các băng tải trục vít, đặc biệt là trên các băng tải gắn động cơ từ các thương hiệu nổi tiếng như Dodge và Falk.

Phốt cartridge được thiết kế để lắp đặt và tháo rời nhanh chóng khỏi trục bơm. Phốt cơ khí này là một hệ thống phốt hoàn toàn kín, mang lại lợi thế lớn về bảo trì. Việc thay thế diễn ra nhanh chóng, và nguy cơ lắp đặt sai hoặc làm hỏng phớt giảm đi đáng kể so với các phương pháp lắp phốt cơ khí truyền thống.

1. Ưu và nhược điểm của phốt cơ khí Cartridge

Những lợi ích chính khi lựa chọn phốt cartridge cho hệ thống phốt bơm bao gồm:

• Lắp đặt dễ dàng/đơn giản (Không cần chuyên gia)
• Độ an toàn vận hành cao hơn nhờ phốt đã được lắp ráp sẵn với các thiết lập trục cố định. Điều này giúp loại bỏ sai sót trong đo lường.
• Loại bỏ khả năng đặt sai vị trí trục, tránh các vấn đề ảnh hưởng đến hiệu suất của phốt.
• Ngăn ngừa bụi bẩn xâm nhập hoặc hư hỏng bề mặt phốt.
• Giảm chi phí lắp đặt nhờ giảm thời gian lắp đặt, đồng nghĩa với việc giảm thời gian ngừng hoạt động trong quá trình bảo trì.
• Giảm nhu cầu tháo rời bơm để thay phốt, giúp tiết kiệm thời gian.
• Dễ dàng sửa chữa khi cần.
• Bảo vệ trục/ống lót của khách hàng, tránh hư hỏng do quá trình lắp đặt và vận hành.
• Không cần trục chế tạo riêng để vận hành phốt cân bằng, nhờ có ống lót bên trong của cartridge.

Một nhược điểm khi lựa chọn cartridge seal là chi phí ban đầu cao hơn so với các loại phốt khác và yêu cầu thêm không gian lắp đặt.

Ngoài ra, để thiết kế một phốt cartridge hoàn chỉnh, cần cung cấp nhiều thông tin kỹ thuật từ trước, đòi hỏi sự chuẩn bị kỹ lưỡng hơn trong giai đoạn đầu.

2. Các mẫu Cartridge seals phổ biến do Kiên Dũng cung cấp tại Việt Nam

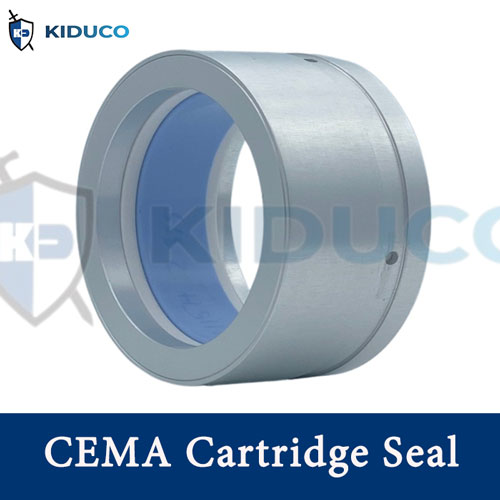

2.1 Cartridge seal cho băng tải trục vít Dodge và Falk

Công ty Kiên Dũng (KIDUCO) chuyên cấp phớt chắn dầu dạng cartridge ( hãng CinchSeal) dành cho khóa không khí quay (rotary air locks) trong thiết bị vận chuyển hàng hóa số lượng lớn. Chúng được thiết kế để thay thế phốt môi và phốt nhồi trong các băng tải trục vít, đặc biệt là trên các tấm gắn động cơ từ các thương hiệu như Dodge và Falk.

Với dải nhiệt độ hoạt động lên đến 200˚F / 93.3˚C, Cartridge seal có thể dễ dàng gắn vào tấm gắn băng tải của bạn để ngăn chặn rò rỉ, cũng như giảm thiểu chi phí thay thế và sửa chữa cho cụm dẫn động. Phốt kim loại được thiết kế để xả khí bằng cách khoan và cắt ren ống trong vỏ gắn CEMA theo tiêu chuẩn ren ống.

KIDUCO cung cấp phớt Cartridge phù hợp với các mã phụ tùng của Dodge và Falk được liệt kê dưới đây:

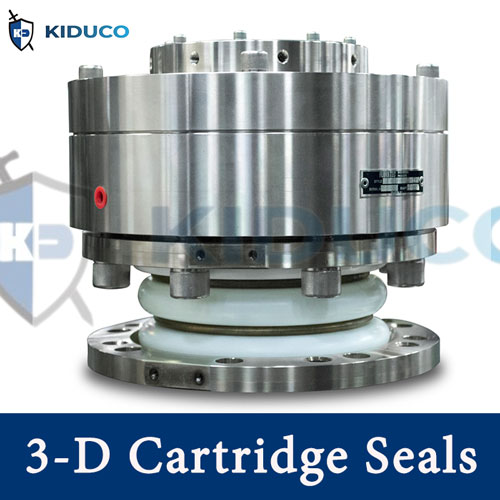

2.2 Cartridge Seals 3-D

Phớt cartridge dạng 3-D được thiết kế để trở thành giải pháp hàng đầu cho các ứng dụng có độ lệch tâm cao và độ lệch trục lớn. Bằng cách kết hợp công nghệ P/S®-II và khớp giãn nở 3-D Cartridge Seals hiện đang dẫn đầu ngành trong việc giải quyết các ứng dụng gặp phải vấn đề về độ lệch tâm và lệch trục cao.

Mặc dù phốt này thường được sử dụng cho máy khuấy và máy trộn, nhưng với sự đa dạng về vật liệu của Garlock, nó có thể được tùy chỉnh cho nhiều ứng dụng trong nhiều ngành công nghiệp khác nhau. Phớt cartridge này còn được thiết kế riêng cho ứng dụng cụ thể của bạn.

Thông số kỹ thuật của 3-D Cartridge seals:

• Đường kính trục tối thiểu: 1.000 in / 25.4 mm
• Áp suất tối đa: 150 psi / 10 bar
• Áp suất chân không tối đa: Chân không hoàn toàn
• Nhiệt độ tối đa: 300°F / 148°C
• Tốc độ bề mặt tối đa: 2500 fpm / 12.7 m/s
• Tổng độ lệch trục cho phép (TIR): 1 in / 25.4 mm
• Tổng chuyển động theo trục (TAM): 1 in / 25.4 mm (Tính toán cụ thể theo ứng dụng)

Vật liệu phớt:

• Ống lót và vỏ phốt: 316SS, 20SS
• Lớp phủ ống lót: Oxit crôm
• Khớp giãn nở: PTFE

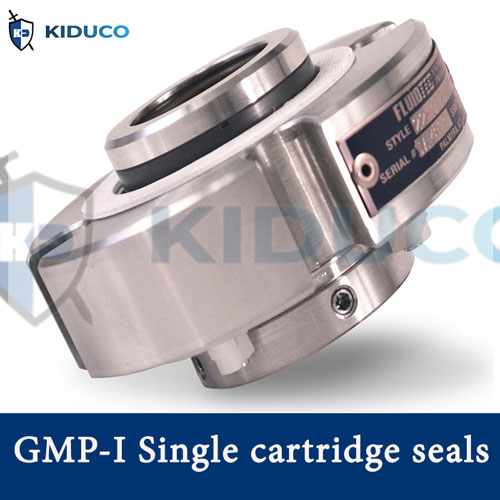

2.2 GMP-I Single Cartridge Seals

GMP-I là dòng phốt mặt đơn dạng cartridge với thiết kế tĩnh và cân bằng, phù hợp cho các dịch vụ có áp suất và tốc độ cao. Phớt GMP-I được sử dụng cho các dịch vụ sạch và các dịch vụ có tính mài mòn ở mức trung bình. Thiết kế cân bằng của phốt này cho phép nó hoạt động hiệu quả trong các điều kiện áp suất cao và chân không. Sản phẩm có sẵn với nhiều vật liệu khác nhau để đáp ứng các yêu cầu ứng dụng cụ thể.

Cấu tạo của phớt GMP-I Single Cartridge Seals:

• Vật liệu kim loại: 316SS và Alloy 20
• Mặt quay: Silicon carbide (SA)
• Mặt tĩnh: Carbon cấp hóa chất, carbide vonfram (tungsten carbide)
• Lò xo: Hastelloy C®
• O-ring: Fluoroelastomer tiêu chuẩn (Aflas® và Kalrez® có sẵn làm tùy chọn thay thế)
• Các vật liệu khác có sẵn: Vui lòng tham khảo Zalo 0988.461.465 để biết thêm chi tiết.

>> Tham khảo thêm: Phớt chắn dầu PS-Seal đạt chuẩn FDA cho công nghiệp thực phẩm

2.3 GMP-II Double Cartridge Seals

Phớt Cartridge GMP-II là dạng phốt mặt đôi có thiết kế tĩnh và cân bằng, hoạt động hiệu quả trong áp suất và tốc độ cao hơn so với các lựa chọn không cân bằng. Phốt này có thể sử dụng với chất lỏng chắn có áp (ứng dụng phốt đôi) hoặc chất lỏng đệm không áp (ứng dụng nối tiếp).

Thông số kỹ thuật:

• Đường kính trục tối thiểu: 1.000 in / 25.4 mm
• Đường kính trục tối đa: 4.000 in / 101.6 mm
• Áp suất tối đa: 300 psi / 20 bar
• Áp suất chân không tối đa: 28 in Hg / 711 mm Hg
• Nhiệt độ tối đa: 400°F / 204°C
• Tốc độ bề mặt tối đa: 5000 fpm / 25.4 m/s
• Cấu hình lò xo: Lò xo xoắn cố định nhiều vòng

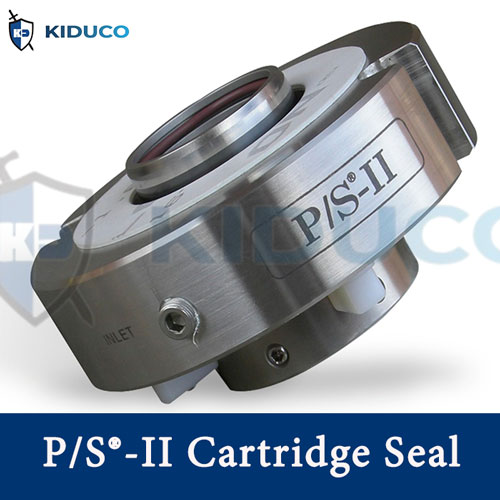

2.4 P/S®-II Cartridge Seals

P/S®-II là một loại phốt cartridge đa môi, được thiết kế để xử lý các sản phẩm đặc, nhớt, nhạy cảm với nhiệt độ, những sản phẩm thường gây ra vấn đề cho phốt mặt. Phớt P/S®-II đặc biệt hiệu quả trong việc làm kín các máy bơm chuyển dịch tích cực và máy bơm ly tâm trong giới hạn vận hành đã công bố. Tuy nhiên, phốt này không được khuyến nghị sử dụng cho các ứng dụng mà sản phẩm được làm kín chứa các hạt rắn.

Thông số kỹ thuật:

• Áp suất tối đa: 150 psi / 10 bar
• Áp suất chân không tối đa: 28 in Hg / 711 mm Hg
• Nhiệt độ tối đa: 300°F / 149°C
• Tốc độ bề mặt tối đa: 700 fpm / 3.5 m/s khi khô; 2500 fpm / 12.7 m/s khi có chất bôi trơn
• Độ lệch tâm và chạy lệch: Lên đến 0.005 in TIR @ fpm / 0.13 mm TIR @ m/s
• Chuyển động theo trục: ± 0.125 in / 3.2 mm

Phớt cartridge P/S II là dòng sản phẩm chuyên dụng làm kín cho các loại máy bơm như Positive displacement pumps (của thương hiệu Viking, Moyno, Blackmer, Roper, Tuthill,...) và bơm ly tâm (Durco, Goulds,..).

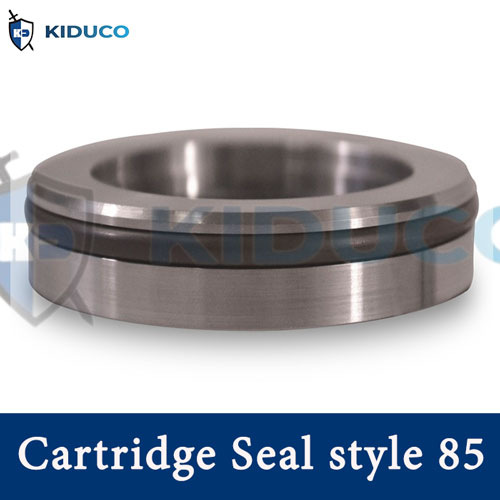

2.5 Cartridge Seals Style 85

Phớt Cartridge style 85 được môi đơn (hoặc đa môi) nằm trong một vỏ phốt duy nhất, tương tự như phốt P/S®-I. Nhờ được gia công riêng lẻ, phốt này có thể được sản xuất với nhiều kích thước và cấu hình khác nhau mà không cần đến các dụng cụ đặc biệt. Cartridge seals style 85 được gắn bằng thêm O-ring, cho phép lắp đặt và tháo gỡ dễ dàng mà không gây hư hỏng.

Thông số kỹ thuật:

• Áp suất tối đa: 150 psi / 10 bar khi có tấm che; 75 psi / 5 bar khi không có tấm che
• Áp suất chân không tối đa: Chân không hoàn toàn khi môi phốt quay ra khỏi nguồn
• Nhiệt độ: -40°F / -40°C đến 400°F / 204°C (Liên hệ với Garlock nếu nhiệt độ vượt quá 400°F / 204°C)
• Tốc độ bề mặt tối đa: 700 fpm / 3.5 m/s khi khô; 1800 fpm / 9.1 m/s khi có chất bôi trơn
• Độ lệch chạy tối đa: 0.005 in / 0.13 mm

Phớt cơ khí cartridge style 85 thích hợp với các ứng dụng có thông số như sau:

• Độ hoàn thiện trục: 4 đến 8 µin Ra / 0.10 đến 0.20 µm Ra
• Độ cứng trục: Khuyến nghị 50 đến 70 Rockwell C
• Độ hoàn thiện lỗ: 100 µin Ra / 2.54 µm Ra

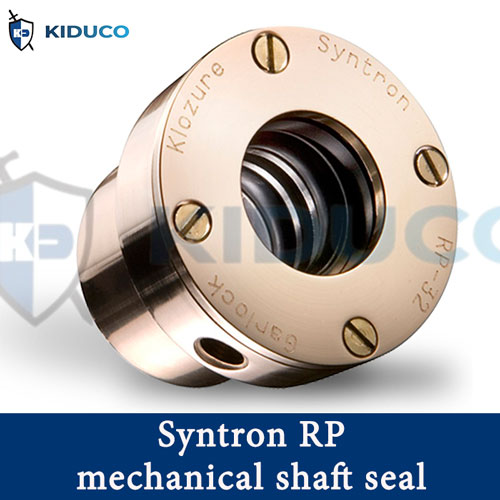

2.6 Syntron RP Mechanical Shaft Seals

Syntron RP là một loại phốt cartridge đôi compact, lý tưởng cho việc làm kín khí và chất lỏng trong nhiều thiết bị công nghiệp, bao gồm quạt công nghiệp và nồi hấp. Phốt Syntron RP cũng đã chứng minh hiệu quả cao trên các trục chân vịt và thiết bị đẩy trong ngành hàng hải.

Thông số kỹ thuật:

• Đường kính trục tối thiểu: 0.500 in / 12.7 mm
• Đường kính trục tối đa: 3.93 in / 100.1 mm
• Tốc độ: Lên đến 3600 rpm
• Áp suất: Đến 150 psi / 10 bar
• Nhiệt độ: 10ºF / -12ºC đến 300ºF / 149ºC

3. Đặt mua Cartridge seal phù hợp với ứng dụng công nghiệp

Kiên Dũng (KIDUCO) hiện đang là một trong các nhà phân phối vật liệu làm kín lớn nhất tại thị trường Việt Nam. Chúng tôi chuyên cấp các loại gasket, oil seals, cartridge seals, gland packing,... cao cấp. Các sản phẩm phớt chắn dầu của Kiên Dũng đều là hàng chính hãng nổi tiếng trên thế giới như Garlock, CinchSeal, Carco,...

Để đặt mua phớt cơ khí cartridge phù hợp với các thiết bị trong nhà máy, quý khách vui lòng cung cấp một số thông tin như kích thước trục, thiết bị lắp đặt và điều kiện vận hành tại nhà máy.

Sau khi nhận được đầy đủ thông tin, đội ngũ kỹ sư giàu kinh nghiệm của Kiên Dũng sẽ nhanh chóng làm việc và báo giá đến cho quý khách hàng về loại phớt trục quay thích hợp nhất.
