CEMA rotary shaft seals - Phớt chắn dầu cho ngành thực phẩm

CEMA rotary shaft seals là dòng phớt chắn dầu được thiết kế đặc biệt cho tiêu chuẩn lỗ bắt bu lông CEMA trên băng tải trục vít và thiết bị xử lý số lượng lớn. Tiêu chuẩn CEMA của hãng CinchSeal hiện tại bao gồm các kích thước băng tải đường kính 6”, 9”, 12”, 14”, 16”, 18”, 20” và 24” với máng hình chữ U. Các kích thước trục tiêu chuẩn là 1-1/2”, 2”, 2-7/16”, 3” và 3-7/16” đường kính, với mẫu khoan 2 bu lông.

Kiên Dũng (KIDUCO) đang là đại diện của CinchSeal tại Việt Nam, chuyên cung cấp phớt chắn dầu CEMA chính hãng, có giá cả cạnh tranh trên thị trường. Tất cả các loại phớt trục quay CEMA được chúng tôi phân phối bên dưới bài viết đều đã thông qua chứng nhận FDA, thích hợp sử dụng trong các ngành công nghiệp thực phẩm, dược phẩm và y tế.

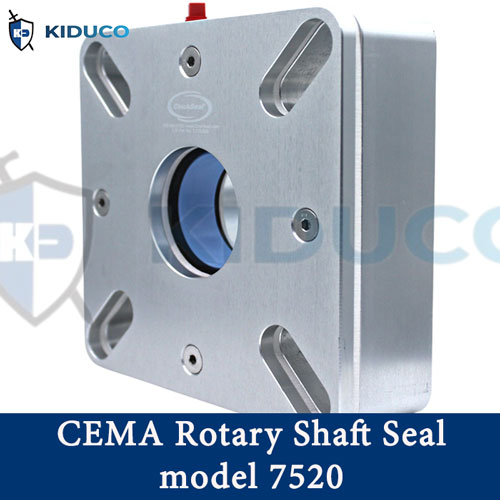

1. CEMA Rotary Shaft Seal model 7520

Thành phần chính của thiết kế phốt trục quay CEMA dòng 7500 là lớp đàn hồi rắn, được làm từ silicone đã được FDA phê duyệt, có khả năng chịu nhiệt lên đến 400°F (204°C).

Phớt chắn dầu model 7520 được sử dụng cho các ứng dụng có chất lỏng bùn hoặc các điều kiện mài mòn mạnh. Lớp đàn hồi được đúc nhỏ hơn một chút so với kích thước trục để tạo ra độ lắp ghép vừa khít. Chính sự lắp khít này không chỉ làm kín trục, ngăn không cho sản phẩm rò rỉ ra ngoài, mà còn giúp các bộ phận bên trong phốt quay cùng với trục, từ đó ngăn chặn sự hư hại cho trục. Khi lớp đàn hồi quay cùng trục, nó sẽ truyền động cho cặp cốc rotor PTFE chứa đầy khoáng chất ép chặt vào hai bề mặt tĩnh, tạo thành lớp kín chính.

Các cốc rotor quay ép chặt vào hai tấm stator tĩnh tạo ra lớp kín chính, ngăn chặn sự rò rỉ sản phẩm. Các phốt động này cũng được thổi khí với áp suất từ 5 đến 7 PSI cao hơn bất kỳ áp suất nào trong thiết bị, giúp duy trì sự kín khít tối ưu.

2. CEMA Oil seals model 7550

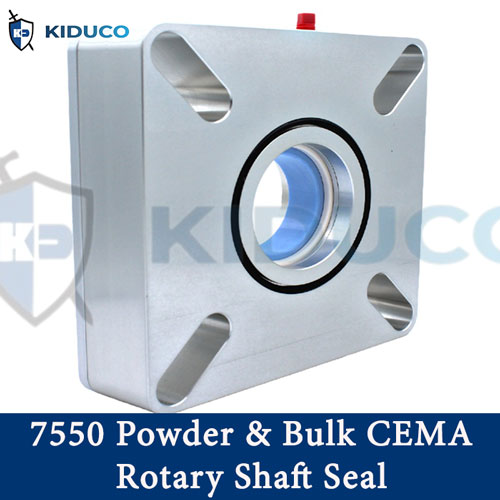

(7550 Powder & Bulk CEMA Rotary Shaft Seal)

Phớt trục quay CEMA model 7550 thích hợp cho hầu hết các ứng dụng bột. Chất đàn hồi này được đúc nhỏ hơn một chút so với kích thước trục, tạo ra sự khít chặt gọi là "interference fit". Chính sự khít chặt này giúp phớt làm kín trục quay, ngăn không cho vật liệu di chuyển qua và tạo điều kiện cho hai bề mặt quay được gọi là “cốc rotor” vận hành. Khi các cốc rotor quay và nén vào hai tấm stator cố định, nó tạo ra lớp đệm ngăn ngừa rò rỉ sản phẩm.

Các ngành công nghiệp mà phốt trục quay model 7550 thường được sử dụng bao gồm:

• Xi măng và thạch cao: Được thiết kế để xử lý môi trường có nhiều bụi và hạt mài mòn, phốt giúp ngăn ngừa rò rỉ và bảo vệ các bộ phận trục.
• Bột kim loại: Phù hợp với các ứng dụng xử lý bột kim loại, nơi cần đảm bảo không có sự rò rỉ và bảo vệ bề mặt quay.
• Ngành ngũ cốc và sản xuất rượu: Đảm bảo phốt kín và không cho phép vật liệu lọt qua, bảo vệ sản phẩm trong quá trình sản xuất.
• Ngành đường: Ngăn ngừa rò rỉ sản phẩm và bảo vệ máy móc trong quá trình xử lý đường.
• Khai thác mỏ: Phốt có khả năng chịu tải cao trong các môi trường khắc nghiệt của ngành khai thác.

3. Phớt trục quay CEMA model 7620

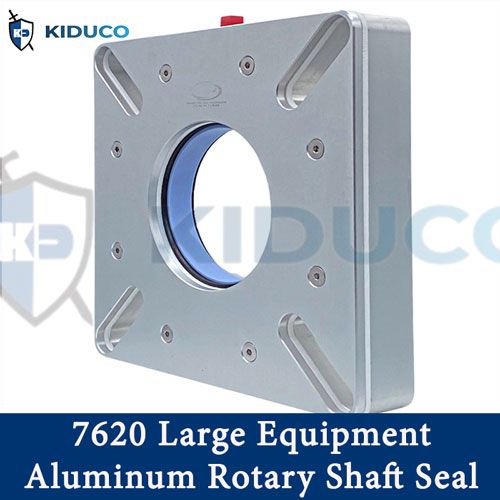

(7620 Large Equipment Aluminum Rotary Shaft Seal)

Dòng phốt trục quay 7600 của CinchSeal, làm từ nhôm rắn và không cần bảo trì, được thiết kế cho các kích thước trục lớn từ 3.937” đến 6.00”. Các phốt này lý tưởng cho các thiết bị xử lý khối lượng lớn như băng tải vít, thang nâng xô và các thiết bị xử lý bulk khác. Mẫu 7620 có vỏ nhôm trong suốt và tấm kết thúc, cùng với cốc rotor nhôm anodized cứng và tấm stator PTFE rắn.

Một số lưu ý khi lắp đặt phớt CEMA model 7620:

• Hướng của vỏ phớt phải được lắp đặt sao cho vuông góc với trục.
• Đảm bảo rằng độ căn chỉnh của vỏ với trục không vượt quá 2°.
• Kiểm tra và xác nhận rằng O-ring ở phía trong đã được lắp đúng chỗ.
• Đảm bảo khoảng cách đồng đều quanh trục và đường kính trong của phớt.
• Siết chặt các phần cứng lắp đặt theo mức mô-men xoắn khuyến nghị của nhà sản xuất là 18 ft-lb.
• Phải xả khí cho phớt trước khi đưa vào vận hành.

Quy trình lắp đặt phớt dầu CEMA 7620:

• Bắt đầu bằng cách tháo rời tấm che để tiếp cận các bộ phận bên trong.
• Tháo toàn bộ các thành phần bên trong phớt, bao gồm các cốc rotor, elastomer và các đĩa stator.
• Sau khi các bộ phận được tháo ra, làm sạch kỹ lưỡng vỏ phớt và trục để loại bỏ bất kỳ bụi bẩn hoặc mảnh vụn nào, đảm bảo bề mặt không có cặn trước khi lắp đặt các bộ phận mới.
• Căn chỉnh khấc của đĩa stator PTFE tròn mới với chốt định vị trong vỏ để đảm bảo lắp đúng vị trí.
• Đặt boot giữa hai cốc rotor kim loại, sau đó đặt cả cụm vào bên trong vỏ phớt.
• Tiếp theo, lắp đĩa stator PTFE vuông vào đúng vị trí trong vỏ.
• Lắp tấm cuối vào vỏ phớt bằng cách sử dụng các ốc vít để cố định nó một cách chắc chắn.
• Chèn o-ring mới vào rãnh trong vỏ, đảm bảo nó được đặt đúng chỗ để đảm bảo kín.
• Cuối cùng, lắp phớt đã được lắp ráp lại lên trục. Đảm bảo rằng phớt khít với trục và không có sự sai lệch nào.

>> Tham khảo thêm: Phớt dầu V-ring có khả năng chắn bụi hiệu suất cao

4. CEMA Rotary Shaft Seal model 7850

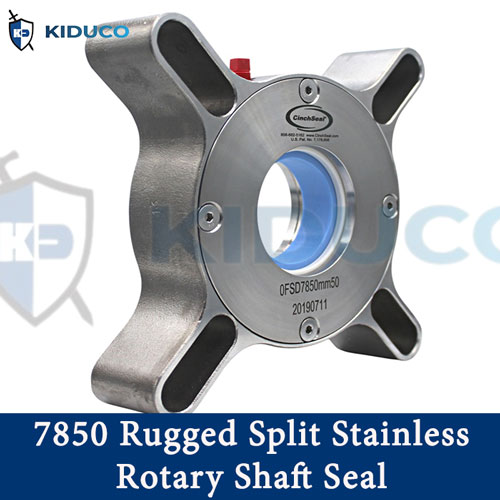

(7850 Rugged Split Stainless Rotary Shaft Seal)

Phớt 7850 không cần bảo trì, được thiết kế dành cho các băng tải trục vít và thiết bị xử lý vật liệu số lượng lớn khác, được chế tạo từ thép không gỉ 316. Phớt này phù hợp cho các ứng dụng xử lý sản phẩm khô và bùn trong các ngành công nghiệp dịch vụ thực phẩm, dược phẩm và hóa chất, nơi yêu cầu sử dụng thép không gỉ để đảm bảo an toàn và tuân thủ các tiêu chuẩn vệ sinh chặt chẽ.

CEMA model 7850 là loại phớt có hệ thống xả khí, hoạt động tốt nhất khi được xả với áp suất 5 đến 8 PSI so với áp suất của thiết bị. Việc xả khí giúp kéo dài tuổi thọ của phớt bằng cách thực hiện ba chức năng: tạo ra áp suất cao hơn bên trong phớt, tạo ra một lớp chắn khí tự nhiên giúp ngăn vật liệu xâm nhập vào phớt, giữ cho các mặt quay mát hơn và tăng cường lực đóng trên các mặt phớt để ngăn chặn sản phẩm rò rỉ.

Quy trình lắp đặt và điều chỉnh áp suất cho phớt trục quay 7850:

• Lắp bộ điều chỉnh (regulator) vào phớt bằng phụ kiện thích hợp cho đồng hồ đo.
• Lắp đồng hồ đo áp suất theo yêu cầu.
• Điều chỉnh luồng khí từ 5 đến 8 PSI so với áp suất của thiết bị chứa. Mỗi phớt phải có đường ống khí riêng biệt, không được chia sẻ đường ống giữa nhiều phớt.
• Kéo núm điều chỉnh để thay đổi luồng khí, sau đó ấn núm vào để khóa vị trí điều chỉnh.
• Nhiệt độ hoạt động tối đa của phớt không được vượt quá 400°F.
• Vỏ phớt phải được gắn chắc chắn vào tường thiết bị bằng bu lông/đai ốc và được siết chặt với mô-men xoắn thích hợp.

5. CEMA split rotary shaft seal model 9700

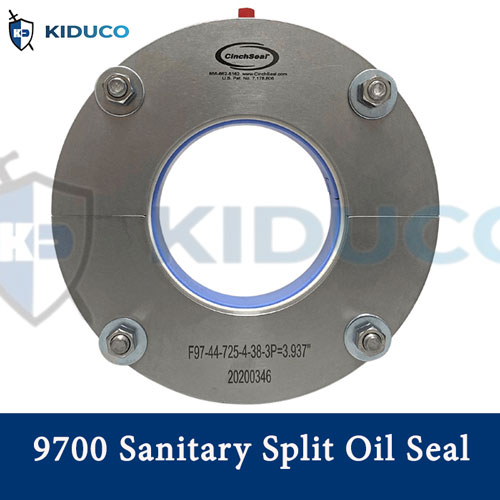

(9700 Sanitary Split Rotary Shaft Seal)

Dòng phớt trục quay vệ sinh 9700 được thiết kế dành cho các máy trộn và máy xay công nghiệp được gia công từ thép không gỉ. Tất cả các bộ phận bên trong phớt đều đáp ứng tiêu chuẩn của FDA về tiếp xúc gián tiếp với thực phẩm.

Phớt cơ khí dạng tách đôi này được khuyến nghị sử dụng trong các ngành công nghiệp như thực phẩm, sản xuất phô mai, gia vị và hương liệu, cũng như dược phẩm và hóa chất, nơi yêu cầu các bộ phận bằng thép không gỉ để chịu được quá trình rửa bằng chất ăn mòn và đáp ứng các yêu cầu vệ sinh nghiêm ngặt. Tất cả các bộ phận phớt đều được thiết kế theo kiểu tách đôi để việc lắp đặt và chuyển đổi thiết bị trộn trở nên dễ dàng.

Phớt trục quay CEMA model 9700 vừa đáp ứng yêu cầu về chất liệu thép không gỉ trong các môi trường vệ sinh, vừa giúp đơn giản hóa quá trình lắp đặt và bảo dưỡng thiết bị trộn nhờ cấu trúc tách đôi, đảm bảo sự linh hoạt và dễ dàng khi chuyển đổi giữa các thiết bị.

Nếu chưa chọn được loại phớt trục quay phù hợp cho thiết bị, hệ thống sản xuất của doanh nghiệp, hãy liên hệ ngay qua Zalo (0988.461.465) để được hỗ trợ kịp thời. Tùy vào tính chất sản phẩm cụ thể, chúng tôi sẽ giới thiệu loại phớt chắn dầu thích hợp nhất, giúp nâng cao hiệu quả hoạt động và tiết kiệm chi phí cho bạn.
