Khớp nối trục lò xo KCP Grid coupling xuất xứ Hàn Quốc

Trang:

Khớp nối trục lò xo KCP (hay grid coupling KCP) là gì? Khi nào thì mua loại khớp nối này thay vì khớp nối vấu hay khớp nối bánh răng cũng như các loại phổ biến trong khớp nối lưới là điều tối quan trọng để ra quyết định mua hàng đúng. Bài viết này KIDUCO sẽ cho các bạn cái nhìn rõ ràng nhất về nhóm sản phẩm này.


MỤC LỤC

  1. Khớp nối lò xo là gì?
  2. Khi nào thì chọn grid coupling?
  3. Cấu tạo chung của khớp nối lò xo.
  4. Phân loại khớp nối lưới lò xo.
  5. Ứng dụng khớp nối lò xo
  6. Mua grid coupling tại Việt Nam.

1. Khớp nối lò xo là gì?

Khớp nối lò xo (hay gọi là grid coupling, khớp nối lưới) là một thiết bị dùng cùi và lò xo làm trung gian để kết nối giữa trục của thiết bị truyền động (driving side) và trục thiết bị nhận truyền động (driven side).

2. Khi nào thì chọn gird coupling?

Trên thị trường có rất nhiều khớp nối, KIDUCO có thể gợi ý một số tiêu chí ưu việc của khớp nối lưới để quý khách có sự lựa chọn phù hợp nhất.

Cụ thể, khớp nối lò xo có những đặc điểm đặc biệt như:

  • Khả năng giảm rung động lên đến 30% nên ưu điểm hơn so với khớp nối răng và khớp nối đĩa.
  • Grid coupling thường cứng hơn so với khớp nối vấu (jaw coupling) nhưng lại mềm hơn so với khớp nối răng (gear coupling).
  • Khả năng chấp nhận góc sai lệch giữa hai trục không quá cao, thường không quá 0.5 độ.
  • Có các thiết kế nửa khoảng trống (half spacer design) hoặc cả khoảng trống (full spacer design) nên việc bôi trơn có thể diễn ra trực tiếp và dễ dàng, không làm ảnh hưởng đến hệ thống truyền động.

Vẫn còn đang phân vân? Liên hệ ngay với kỹ sư của chúng tôi để được tư vấn.

3. Cấu tạo chung của khớp nối lò xo

Dù đa dạng về chủng loại, kích thước nhưng khớp nối lò xo có những điểm chung về cấu tạo như có phần cùi (hub), lưới lò xo (grid), vỏ (cover), phớt chặn dầu (ron).

Chức năng cơ bản bao gồm:

  •  Vỏ: bảo vệ bộ phận dùng kết nối các trục lại với nhau.
  • Lưới lò xo: kết nối các cùi, lò xo thường dẻo dai giúp giảm rung chấn (vibration) và tải sốc (shock). Lưới làm bằng vật liệu thép chất lượng cao.
  • Phớt chắn dầu: ngăn rò rỉ mỡ bôi trơn ra bên ngoài.
  • Lỗ trục: dùng để đóng trục của thiết bị đầu vào hoặc đầu ra.

4. Phân loại khớp nối lưới lò xo

Khớp nối lưới lò xo được phân chia thành các loại phổ biến là T10, T20, T31, T35, T50, T63, KBW Type, T10/ G82 Type.

4.1. Tham khảo khớp nối T10

Loại khớp nối này chia thành 2 nhóm chính là loại tiêu chuẩn và loại lớn.

Loại tiêu chuẩn:

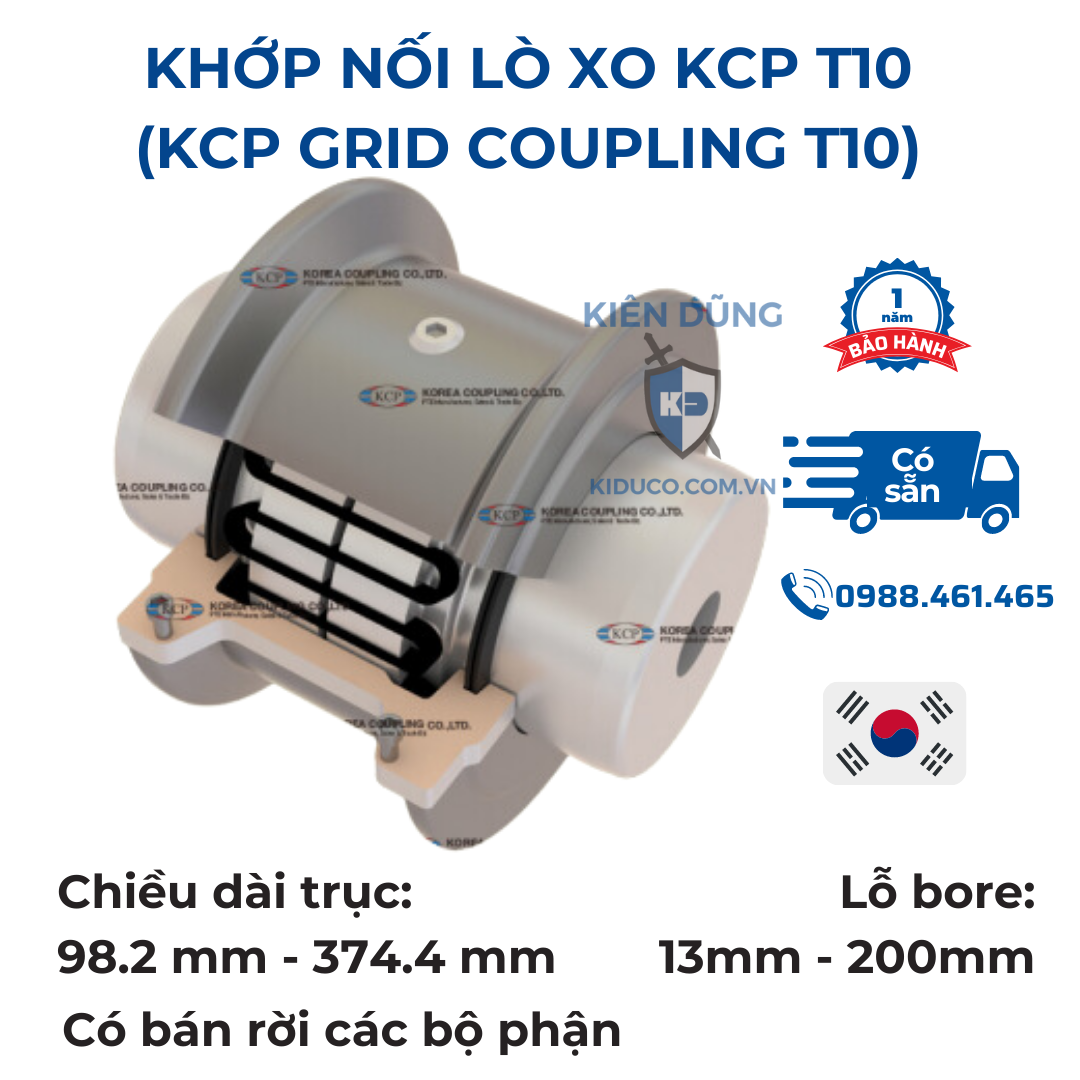

khớp nối trục lò xo KCP khớp nối lưới T10 - grid coupling T10

- Bản vẽ kỹ thuật

bản vẽ khớp nối trục lò xo KCP T10 grid coupling T10

- Thông số kỹ thuật

thông số kỹ thuật grid coupling T10 khớp nối lò xo T10

Loại lớn:

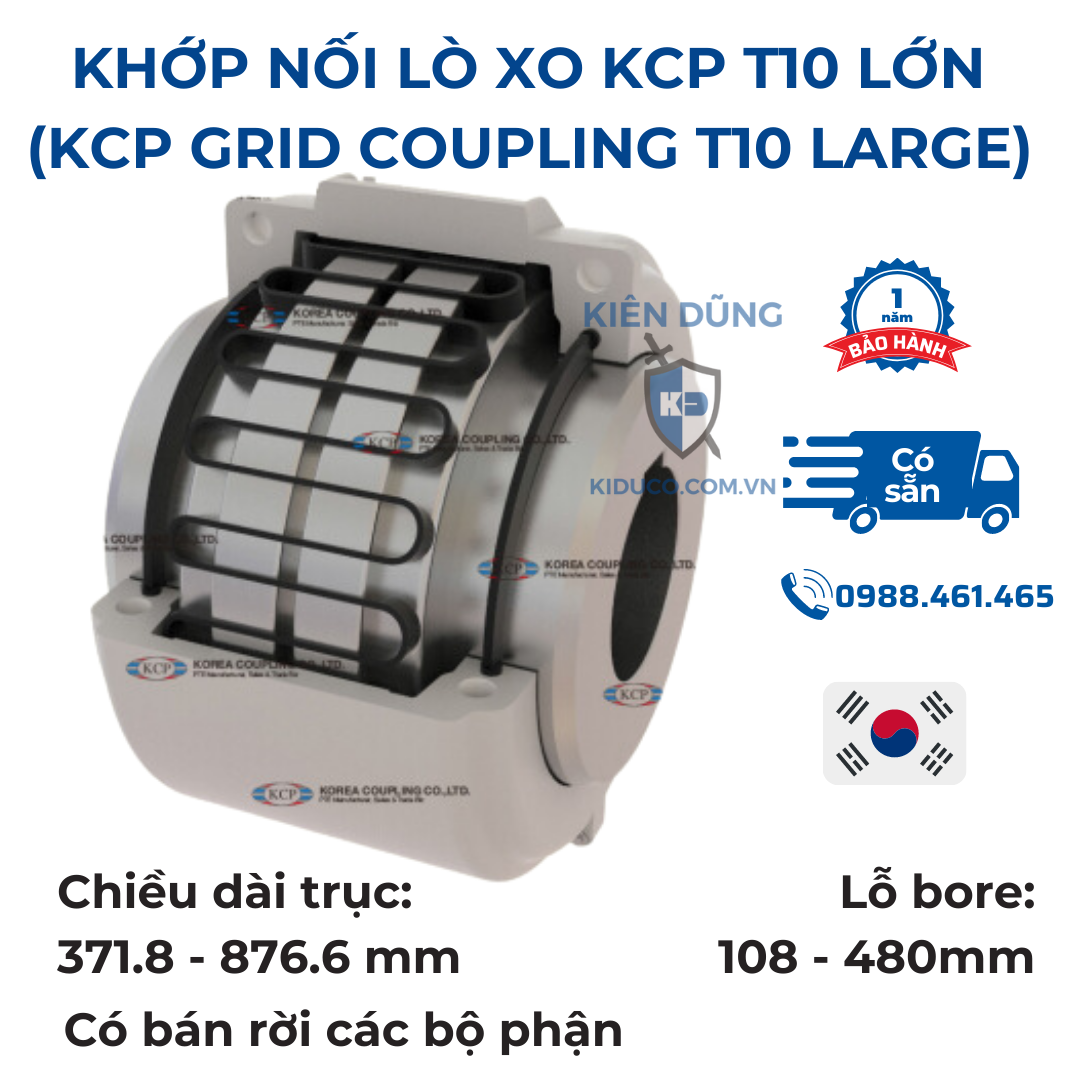

khớp nối lưới khớp nối trục lò xo KCP T10 loại lớn

- Bản vẽ kỹ thuật

bản vẽ kỹ thuật gird coupling T10 large khớp nối lưới T10 loại lớn

- Thông số kỹ thuật

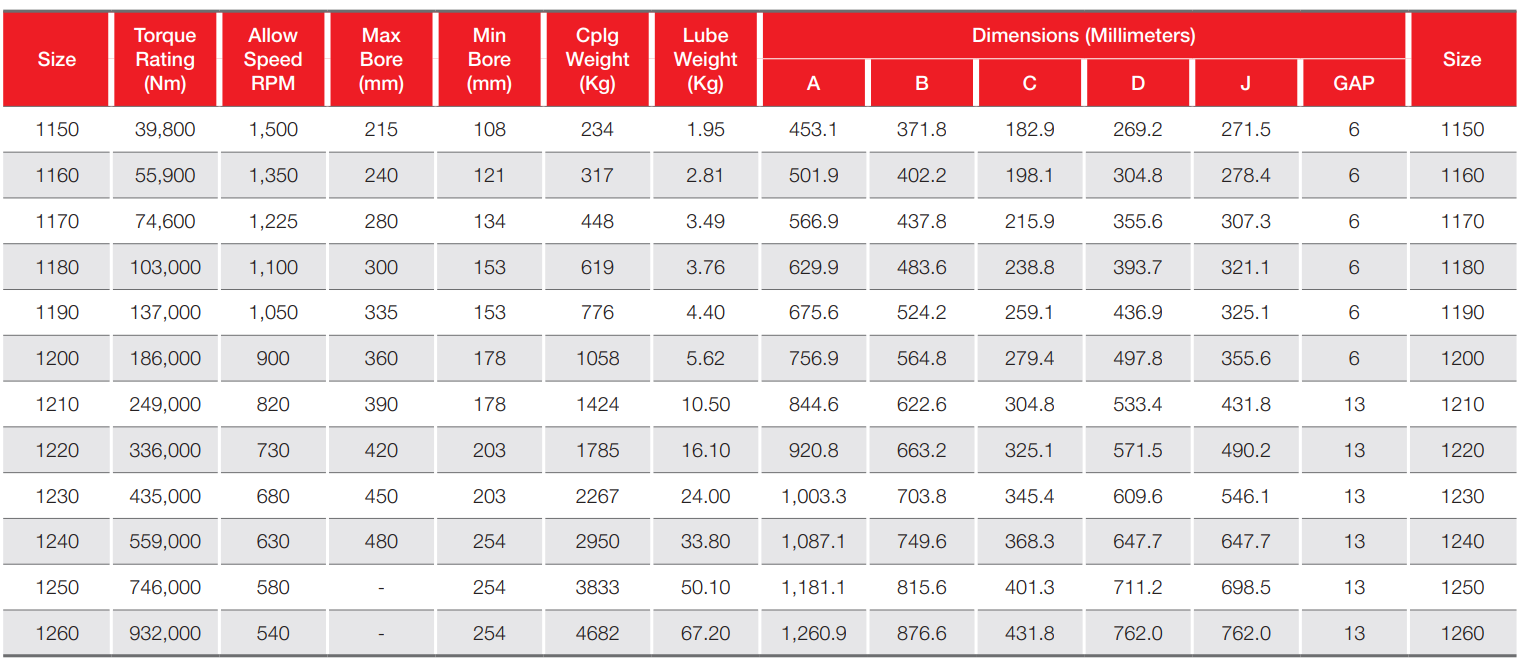

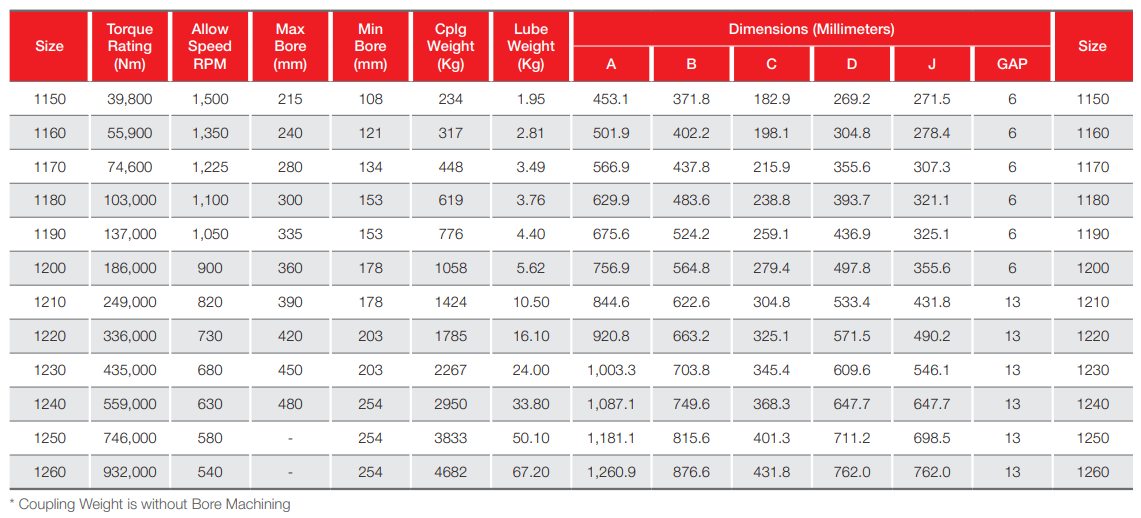

thông số kỹ thuật khớp nối lưới T10 lớn grid coupling T10 large


4.2. Khớp nối T20

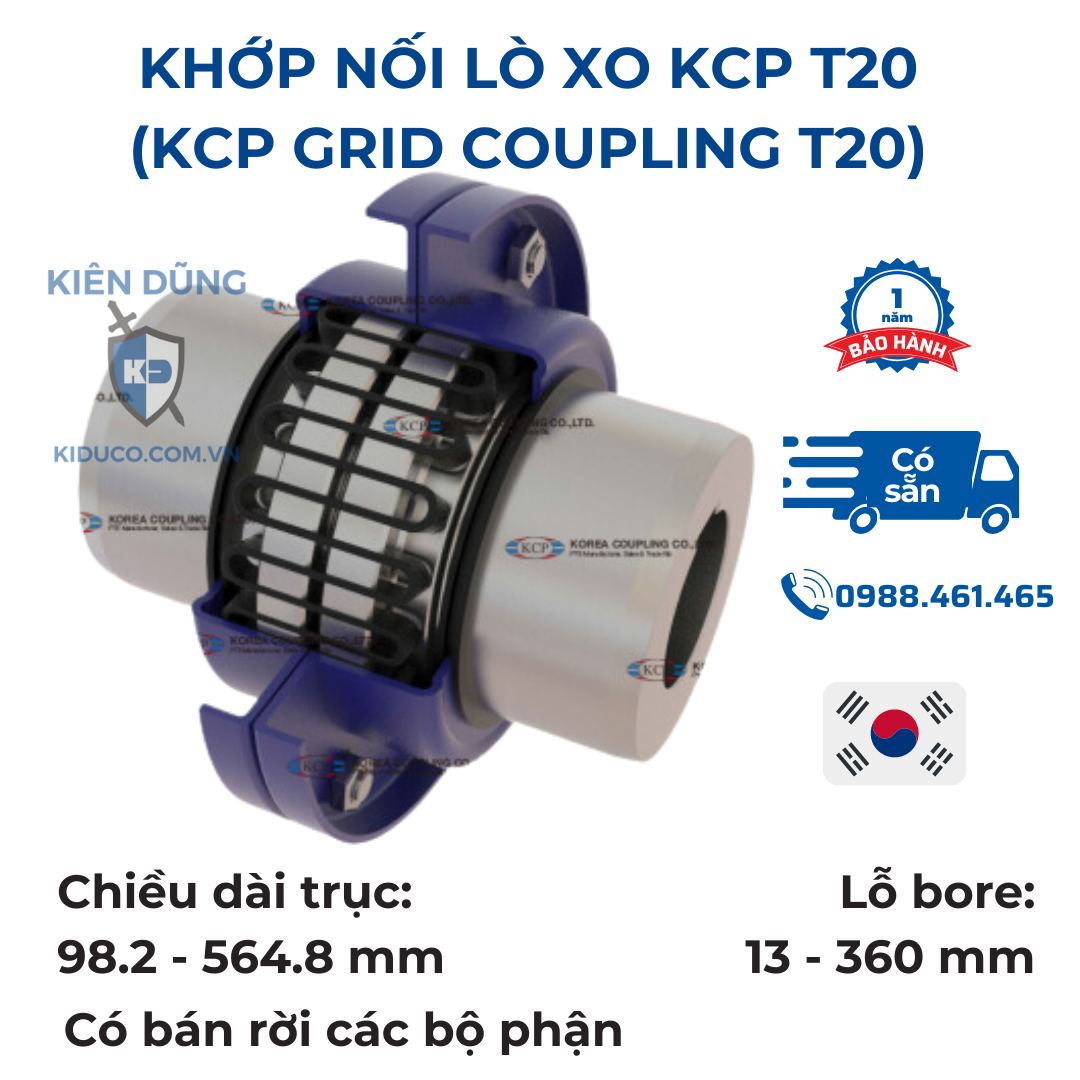

khớp nối lưới lò xo T20

- Bản vẽ kỹ thuật

Bản vẽ kỹ thuật T20 grid coupling khớp nối lưới T20

- Thông số kỹ thuật

thông số kỹ thuật T20 grid coupling khớp nối lưới T20


4.3. Khớp nối T31

Khớp nối lưới khớp nối trục lò xo KCP T31

- Bản vẽ kỹ thuật

bản vẽ kỹ thuật khớp nối lưới T31 grid coupling T31

- Thông số kỹ thuật
thông số kỹ thuật khớp nối lưới T31 grid coupling T31

4.4. Khớp nối T35

khớp nối lưới lò xo khớp nối trục lò xo KCPT35

- Bản vẽ kỹ thuật

bản vẽ kỹ thuật khớp nối lưới T35 grid coupling T35

- Thông số kỹ thuật

thông số kỹ thuật khớp nối lưới T35 grid coupling T35


4.5. Khớp nối T50

khớp nối lưới lò xo T50

- Bản vẽ kỹ thuật

bản vẽ kỹ thuật khớp nối lưới T50 grid coupling T50

- Thông số kỹ thuật

thông số kỹ thuật khớp nối lưới T50 grid coupling T50

4.6. Khớp nối T63

khớp nối lưới lò xo T63

- Bản vẽ kỹ thuật

bản vẽ kỹ thuật khớp nối lưới T63 grid coupling T63

- Thông số kỹ thuật
thông số kỹ thuật khớp nối lưới T63 grid coupling T63

4.7. Khớp nối KBW

khớp nối lưới lò xo KBW

- Bản vẽ kỹ thuật

bản vẽ kỹ thuật khớp nối lưới KBW grid coupling KBW

- Thông số kỹ thuật

thông số kỹ thuật khớp nối lưới KBW grid coupling KBW

4.8. Khớp nối T10&G82

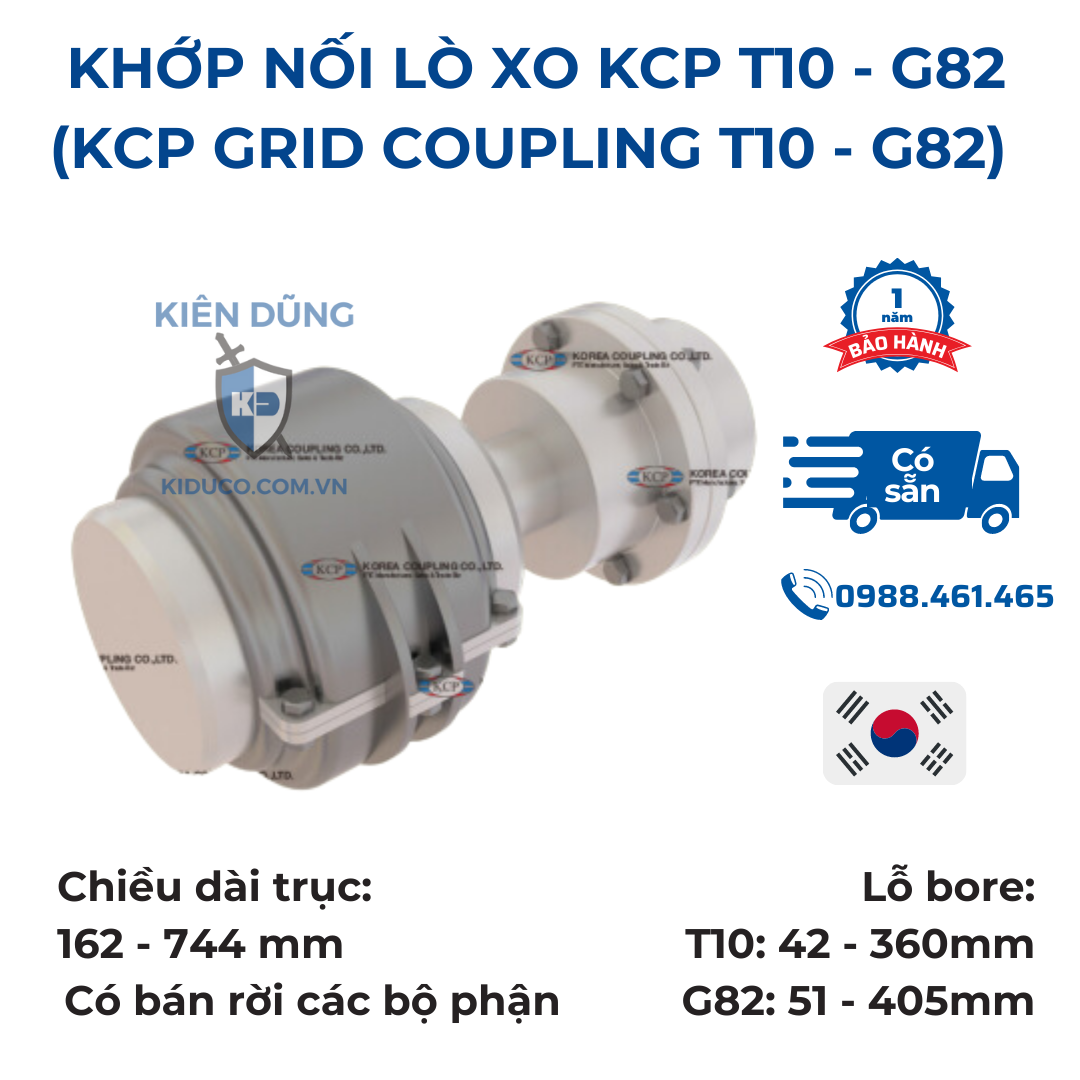

khớp nối lưới lò xo T10 G82 grid coupling T10 G82

- Bản vẽ kỹ thuật

bản vẽ kỹ thuật khớp nối lưới T10 - G82

- Thông số kỹ thuật

thông số kỹ thuật khớp nối lưới T10 - G82 gird coupling T10 - G82.

5. Ứng dụng khớp nối lò xo

Khớp nối lò xo có đa dạng các ứng dụng, cụ thể:

  • Truyền moment xoắn và chuyển động quay giữa các trục trong hệ thống cơ khí.
  • Kết nối các trục có đường kính tâm khác nhau hoặc bị sai lệch tâm.
  • Hấp thụ tải sốc.
  • Khớp nối lò xo được dùng nhiều trong bơm.

6. Mua grid coupling tại Việt Nam

Việc chọn mua khớp nối kém chất lượng có thể phá hỏng cả một hệ thống truyền động, từ đó làm tăng chi phí mua hàng. Do đó, việc chọn khớp nối chất lượng là một điều tối quan trọng.

KIDUCO Kiên Dũng tự hào là nhà phân phối khớp nối KCP (Korean Coupling) và KTR tại Việt Nam. Qúy khách có thể tham khảo các sản phẩm khớp nối lò xo của chúng tôi ở dưới đây.
