Số lượng:
Mã sku: 1120T20
Nhà sản xuất: Korea Coupling, Hàn Quốc
NHẬN BÁO GIÁ MỚI NHẤT
Facebook: https://www.facebook.com/kiduco

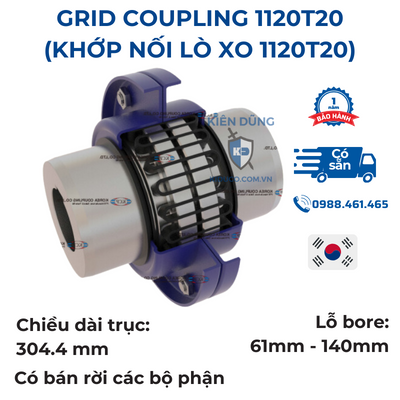

Khớp nối lò xo 1120T20, còn được gọi là Grid Coupling 1120T20, là một thiết bị cơ khí dùng để nối trục trong hệ thống truyền động.
Việc lựa chọn một khớp nối lò xo chính hãng từ các quốc gia phát triển rất quan trọng để bảo vệ trục của các thiết bị cơ khí như động cơ khỏi sự cố do rung động hoặc quá nhiệt.
Kiên Dũng tự hào là đại lý chính thức của Korean Coupling (KCP Hàn Quốc) tại Việt Nam, do đó chúng tôi có thể cung cấp giải pháp phù hợp nhất cho vấn đề của quý công ty.
Lý do mua Khớp nối Lò xo 1120T20
Lý do chọn KIDUCO?
Giá cạnh tranh: Với tư cách đại lý chính thức, chúng tôi cung cấp sản phẩm với mức giá thấp hơn so với mức giá trung bình trên thị trường.
Kỹ sư xuất sắc: Chúng tôi không chỉ đơn thuần cung cấp sản phẩm, mà còn là đối tác tư vấn giải pháp đáng tin cậy cho những thách thức mà quý khách đang gặp phải trong nhà máy của mình.
Tài liệu đầy đủ: Chúng tôi cung cấp đầy đủ Chứng nhận Xuất xứ (CO) và Chứng nhận Chất lượng (CQ).
Hàng có sẵn, giao hàng nhanh chóng, và có khả năng miễn phí vận chuyển cho khách hàng.
BẢN VẼ VÀ THÔNG SỐ KỸ THUẬT
Dưới đây là bản vẽ và thông số kỹ thuật của khớp nối lò xo 1120T20 cũng như các mã khác dưới đây:
Qúy vị xem các thông số kỹ thuật quan trọng của khớp nối lò xo tại bảng sau:
| Size | Torque Rating (Nm) | Allow Speed RMP | Max Bore (mm) | Min Bore (mm) | Coupling Weight (kg) | Lube Weight (kg) | Dimensions (mm) | Size | ||||||
| A | B | C | D | F | M | GAP | ||||||||
| 1020T20 | 52 | 6000 | 28 | 13 | 1.94 | 0.0272 | 112.3 | 98.2 | 47.6 | 39.7 | 64.3 | 47.8 | 3 | 1020 |
| 1030T20 | 149 | 6000 | 35 | 13 | 2.58 | 0.0408 | 121.8 | 98.2 | 47.6 | 49.2 | 73.8 | 47.8 | 3 | 1030 |
| 1040T20 | 249 | 6000 | 43 | 13 | 3.35 | 0.0544 | 129.8 | 104.6 | 50.8 | 57.2 | 81.8 | 50.8 | 3 | 1040 |
| 1050T20 | 435 | 6000 | 50 | 13 | 5.32 | 0.0680 | 148.8 | 123.6 | 60.3 | 66.7 | 97.6 | 60.5 | 3 | 1050 |
| 1060T20 | 684 | 6000 | 56 | 20 | 7.01 | 0.0862 | 163.1 | 130.0 | 63.5 | 76.2 | 111.1 | 63.5 | 3 | 1060 |
| 1070T20 | 994 | 5500 | 67 | 20 | 10.2 | 0.113 | 174.2 | 155.4 | 76.2 | 87.3 | 122.3 | 66.5 | 3 | 1070 |
| 1080T20 | 2050 | 4750 | 80 | 27 | 17.60 | 0.172 | 201.2 | 180.8 | 88.9 | 104.8 | 149.2 | 88.9 | 3 | 1080 |
| 1090T20 | 3730 | 4000 | 95 | 27 | 25.40 | 0.254 | 232.9 | 199.8 | 98.4 | 123.8 | 168.3 | 95.2 | 3 | 1090 |
| 1100T20 | 6280 | 3600 | 110 | 42 | 42.00 | 0.426 | 267.9 | 246.2 | 120.6 | 142.1 | 198.0 | 120.7 | 5 | 1100 |
| 1110T20 | 9320 | 2250 | 120 | 42 | 54.30 | 0.508 | 270.0 | 259.0 | 127.0 | 160.3 | 216.3 | 124.0 | 5 | 1110 |
| 1120T20 | 13700 | 2700 | 140 | 61 | 81.80 | 0.735 | 320.2 | 304.4 | 149.2 | 179.4 | 245.5 | 142.7 | 6 | 1120 |
| 1130T20 | 19900 | 2400 | 170 | 67 | 122.00 | 0.907 | 379.0 | 329.8 | 161.9 | 217.5 | 283.8 | 146.0 | 6 | 1130 |
| 1140T20 | 28600 | 2200 | 200 | 67 | 180.00 | 1.130 | 417.1 | 374.4 | 184.2 | 254.0 | 321.9 | 155.4 | 6 | 1140 |
| 1150T20 | 39800 | 2000 | 215 | 108 | 230.00 | 1.9500 | 476.2 | 371.8 | 182.9 | 269.2 | 374.4 | 203.2 | 6 | 1150 |
| 1160T20 | 55900 | 1750 | 240 | 121 | 321.00 | 2.8100 | 533.4 | 402.2 | 198.1 | 304.8 | 423.9 | 215.9 | 6 | 1160 |
| 1170T20 | 74600 | 1600 | 280 | 134 | 448.00 | 3.4900 | 584.2 | 437.8 | 215.9 | 355.6 | 474.7 | 226.1 | 6 | 1170 |
| 1180T20 | 103000 | 1400 | 300 | 153 | 591.00 | 3.7600 | 630.0 | 483.6 | 238.8 | 393.7 | 546.0 | - | 6 | 1180 |
| 1190T20 | 137000 | 1300 | 335 | 153 | 761.00 | 4.4000 | 685.0 | 524.2 | 259.1 | 436.9 | 589.0 | - | 6 | 1190 |
| 1200T20 | 186000 | 1100 | 360 | 178 | 1021.00 | 5.6200 | 737.0 | 564.8 | 279.4 | 497.8 | 652.0 | - | 6 | 1200 |
Về vấn đề cách lắp và độ lệch trục cho phép của khớp nối lò xo 1120T20, quý khách vui lòng đọc tài liệu dưới đây:
