Số lượng:
Mã sku: 1160T20
Nhà sản xuất: Korea Coupling, Hàn Quốc
NHẬN BÁO GIÁ MỚI NHẤT
Facebook: https://www.facebook.com/kiduco

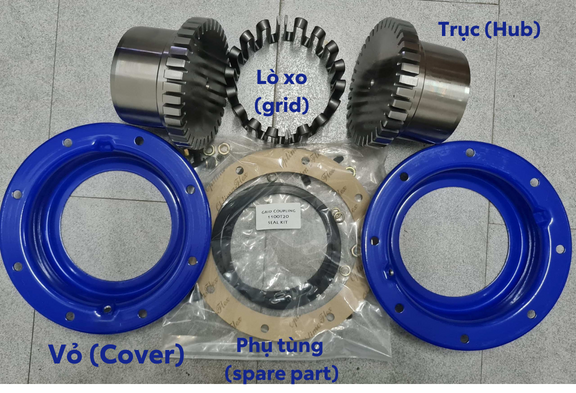

Khớp nối lò xo 1160T20, còn gọi là Grid Coupling 1160T20, là một thiết bị cơ khí dùng để liên kết trục trong hệ thống truyền động.
Nên chọn khớp nối lò xo chính hãng từ các quốc gia phát triển để đảm bảo bảo vệ trục của các động cơ, motor khỏi các sự cố do rung động hoặc quá nhiệt.
Kiên Dũng tự hào là đại lý chính thức của Korean Coupling (KCP Hàn Quốc) tại Việt Nam, cung cấp giải pháp phù hợp nhất cho vấn đề của quý công ty.
Lý do mua Khớp nối Lò xo 1160T20
Lý do chọn KIDUCO?

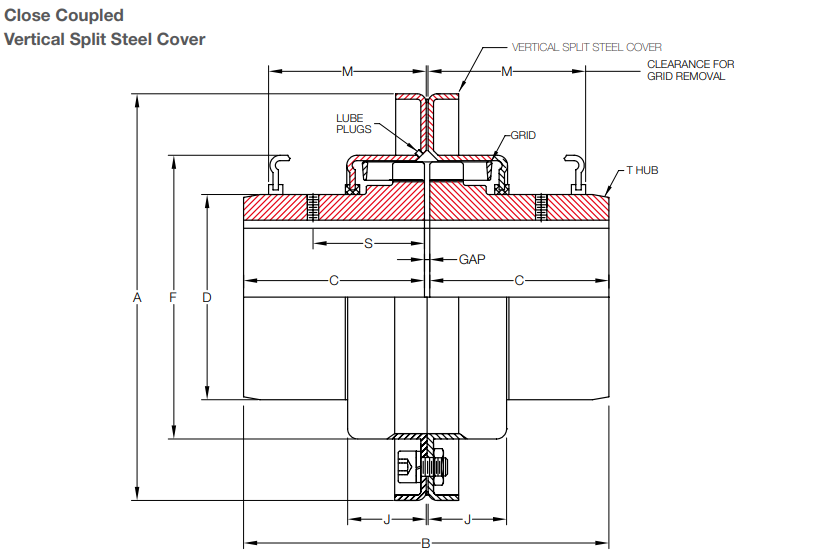

BẢN VẼ VÀ THÔNG SỐ KỸ THUẬT
Qúy khách xem qua bản vẽ và thông số kỹ thuật của khớp nối lò xo 1160T20 cũng như các mã khác dưới đây:
Qúy vị xem các thông số kỹ thuật chi tiết liên quan đến khớp nối ở bảng sau:
| Size | Torque Rating (Nm) | Allow Speed RMP | Max Bore (mm) | Min Bore (mm) | Coupling Weight (kg) | Lube Weight (kg) | Dimensions (mm) | Size | ||||||
| A | B | C | D | F | M | GAP | ||||||||
| 1020T20 | 52 | 6000 | 28 | 13 | 1.94 | 0.0272 | 112.3 | 98.2 | 47.6 | 39.7 | 64.3 | 47.8 | 3 | 1020 |
| 1030T20 | 149 | 6000 | 35 | 13 | 2.58 | 0.0408 | 121.8 | 98.2 | 47.6 | 49.2 | 73.8 | 47.8 | 3 | 1030 |
| 1040T20 | 249 | 6000 | 43 | 13 | 3.35 | 0.0544 | 129.8 | 104.6 | 50.8 | 57.2 | 81.8 | 50.8 | 3 | 1040 |
| 1050T20 | 435 | 6000 | 50 | 13 | 5.32 | 0.0680 | 148.8 | 123.6 | 60.3 | 66.7 | 97.6 | 60.5 | 3 | 1050 |
| 1060T20 | 684 | 6000 | 56 | 20 | 7.01 | 0.0862 | 163.1 | 130.0 | 63.5 | 76.2 | 111.1 | 63.5 | 3 | 1060 |
| 1070T20 | 994 | 5500 | 67 | 20 | 10.2 | 0.113 | 174.2 | 155.4 | 76.2 | 87.3 | 122.3 | 66.5 | 3 | 1070 |
| 1080T20 | 2050 | 4750 | 80 | 27 | 17.60 | 0.172 | 201.2 | 180.8 | 88.9 | 104.8 | 149.2 | 88.9 | 3 | 1080 |
| 1090T20 | 3730 | 4000 | 95 | 27 | 25.40 | 0.254 | 232.9 | 199.8 | 98.4 | 123.8 | 168.3 | 95.2 | 3 | 1090 |
| 1100T20 | 6280 | 3600 | 110 | 42 | 42.00 | 0.426 | 267.9 | 246.2 | 120.6 | 142.1 | 198.0 | 120.7 | 5 | 1100 |
| 1110T20 | 9320 | 2250 | 120 | 42 | 54.30 | 0.508 | 270.0 | 259.0 | 127.0 | 160.3 | 216.3 | 124.0 | 5 | 1110 |
| 1120T20 | 13700 | 2700 | 140 | 61 | 81.80 | 0.735 | 320.2 | 304.4 | 149.2 | 179.4 | 245.5 | 142.7 | 6 | 1120 |
| 1130T20 | 19900 | 2400 | 170 | 67 | 122.00 | 0.907 | 379.0 | 329.8 | 161.9 | 217.5 | 283.8 | 146.0 | 6 | 1130 |
| 1140T20 | 28600 | 2200 | 200 | 67 | 180.00 | 1.130 | 417.1 | 374.4 | 184.2 | 254.0 | 321.9 | 155.4 | 6 | 1140 |
| 1150T20 | 39800 | 2000 | 215 | 108 | 230.00 | 1.9500 | 476.2 | 371.8 | 182.9 | 269.2 | 374.4 | 203.2 | 6 | 1150 |
| 1160T20 | 55900 | 1750 | 240 | 121 | 321.00 | 2.8100 | 533.4 | 402.2 | 198.1 | 304.8 | 423.9 | 215.9 | 6 | 1160 |
| 1170T20 | 74600 | 1600 | 280 | 134 | 448.00 | 3.4900 | 584.2 | 437.8 | 215.9 | 355.6 | 474.7 | 226.1 | 6 | 1170 |
| 1180T20 | 103000 | 1400 | 300 | 153 | 591.00 | 3.7600 | 630.0 | 483.6 | 238.8 | 393.7 | 546.0 | - | 6 | 1180 |
| 1190T20 | 137000 | 1300 | 335 | 153 | 761.00 | 4.4000 | 685.0 | 524.2 | 259.1 | 436.9 | 589.0 | - | 6 | 1190 |
| 1200T20 | 186000 | 1100 | 360 | 178 | 1021.00 | 5.6200 | 737.0 | 564.8 | 279.4 | 497.8 | 652.0 | - | 6 | 1200 |
Xem tài liệu sau để biết thêm vấn đề cách lắp và độ lệch trục của 1160T20:
